XGN66-12 옥외 밀폐형 배전반

XGN66-12 고정식 폐쇄 개폐기(이하 개폐기라고 함)는 국가 표준 GB3906 "-35KV AC 금속-의 요구 사항에 따라 당사의 차세대 고전압 전기 제품입니다. 밀폐형 개폐 장치", Electric Department의 DLT404"실내 AC 고전압 개폐 장치의 기술 조건 주문", 또한 국제 표준 IEC62271 "52KV 이상 1KV AC 금속 밀폐형 개폐 장치 및 제어 장비 요구 사항"을 충족합니다. 제품은 외국 선진 기술을 흡수합니다. 일반 스위치기어 크기의 50%에 불과한 작은 크기입니다. 회로 차단기는 높은 신뢰성과 좋은 성능을 가지고 있습니다: "5개의 안티" 연동 기계는 신뢰할 수 있고 간단합니다. 스위치 캐비닛은 전기 에너지의 수용 및 분배를 위한 3.6,7.2,12KV 삼상 AC 50Hz 단일 버스 세그먼트의 실내 장비입니다. 또한 다양한 유형의 발전소, 변전소 및 산업 및 광업 기업, 고층 건물 및 기타 장소에서 사용할 수 있는 회로 제어, 보호 및 모니터링 기능이 있으며 링 본체가 있는 링 네트워크 캐비닛에서도 사용할 수 있습니다.

문의 보내기

설명

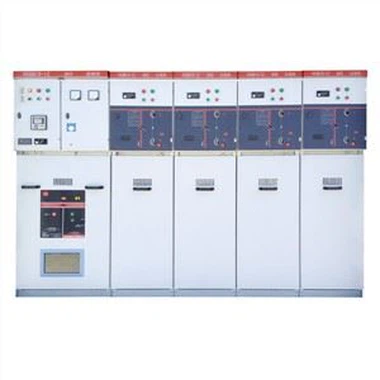

XGN66-12 실외 밀폐형 배전반

XGN66A-12 고정 금속 클래드 이동식 개폐기(이하 개폐기라고 함)는 정격 전압 3의 시스템에 사용됩니다.6- 12KV 3상, AC50/60Hz, 전기를 수신하고 분배하기 위해 적합합니다. 자주 전환하거나 오일 유형 차단기로 개폐 장치를 재구성하십시오. 버스바 시스템은 단일 버스바 시스템 또는 분기가 있는 단일 버스바입니다. GB3906 AC 금속 밀폐 개폐 장치 및 제어 장치(정격 전압 3kV 초과 및 최대 35kV 포함) 준수, DL/T404 구매 기술 사양 실내 AC 고전압 개폐 장치, IEC60298 AC 금속 밀폐 개폐 장치 및 제어 장치 정격 전압 1 이상 kV 및 최대 52kV 표준 개폐 장치는 모양이 좋고 크기가 작아 오작동을 완벽하게 방지합니다. 수배전반의 메인 스위치는 VS1-12 또는 ZN28-12 진공 차단기 유형 GN30-12 또는 GN{20}} 아이솔레이터와 JN15-12 접지 스위치를 채택했습니다.

기술적인 매개변수

설명	단위	명세서
정격 전압	케이 V	3.6 7.2 12
정격 전류	A	630 1250
정격 단락 차단 전류	kA	20 25 31.5
현재를 만드는 정격 단락	kA	50 63 80
정격 단시간 내전류(4s rms)	kA	20 25 31.5
정격 피크 내전류(피크)	kA	50 63 80
정격 전원 주파수 내전압(1min)	케이 V	42
정격 조명 임펄스 내전압	케이 V	75
보조 회로의 1분 전원 주파수 내전압	케이 V	2
보호 등급		IP3X
치수(W x D x H)	mm	900 x 1000x2200(일반)
