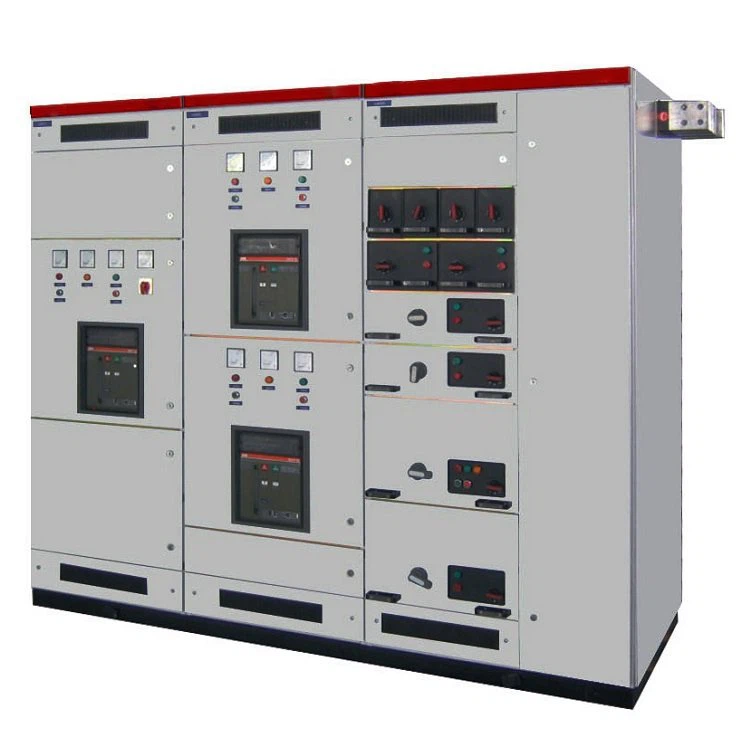

저전압 배전반
MNS 개폐 장치는 발전소, 변전소, 석유 화학 공장, 야금 철강 압연, 운송 전력, 경공업 섬유 및 기타 공장, 광산 기업 및 주거 지역, 고층 건물 및 기타 장소에 적합합니다. AC 50-60Hz 및 정격 작동 전압 AC 660V 이하의 전력 시스템에서 배전 장비의 전력 변환, 분배 및 제어에 사용됩니다.
설명
저전압 배전반
MNS 개폐 장치는 발전소, 변전소, 석유 화학 공장, 야금 철강 압연, 운송 전력, 경공업 섬유 및 기타 공장, 광산 기업 및 주거 지역, 고층 건물 및 기타 장소에 적합합니다. AC 50-60Hz 및 정격 작동 전압 AC 660V 이하의 전력 시스템에서 배전 장비의 전력 변환, 분배 및 제어에 사용됩니다.
기술적인 매개변수
안건 | 단위 | 값 | ||
1 | 주회로(AC)의 정격 작동 전압 | V | 380 660 | |
2 | 주회로의 정격절연전압(AC) | V | 660 | |
3 | 정격 주파수 | HZ | 50 | |
4 | 정격 버스 전류 | 수평 버스 | A | 1600 2500 3150 4000 5000 |
수직 버스 | A | 1000 2000 | ||
5 | 정격 단시간 내전류(1S) | 수평 버스 | 카 | 50 80 |
수직 버스 | 카 | 50 | ||
보호 도체 | 카 | 30 48 | ||
중립 버스 | 카 | 30 48 | ||
6 | 정격 피크 내전류 | 수평 버스 | 카 | 105 176 |
수직 버스 | 카 | 105 | ||
7 | 쉘의 보호 정도 | IP30 IP40 | ||
환경 조건 사용
1. MNS 저압 개폐 장치 주변의 공기 온도: +40℃ 이하, -5℃ 이상, 24시간 이내 평균 온도 +35℃ 이하;
2. MNS 개폐 장치 주변 공기의 상대 습도: 공기가 깨끗하고 상대 습도가 50%을 초과하지 않습니다. 최고 온도가 +40℃이고 더 낮은 온도에서 더 높은 상대 습도가 허용되는 경우(예: 90%) +20℃에서;
3. 설치 고도: 2000미터 이하;
4. 스위치 캐비닛의 설치 기울기: 5도 이하;
5. 격렬한 진동, 폭발성 가스, 화학적 부식성 가스 및 분진이 개폐장치 주변에 절연을 파괴할 수 있는 장소가 없을 것.
6. 인출식 개폐 장치는 -25°C ~ +55°C, 단시간(24시간)에 +70°C를 초과하지 않는 온도 범위에서 운송 및 보관에 적합합니다.
