안전 20/0.4KV 조립식 모듈식 변전소

안전 20/0.4KV 조립식 모듈식 변전소

박스형 변전소 설명

Ac 금속 폐쇄 형 시프트 스위치 캐비닛은 3 상 AC 50HZ 실내 장치 금속 폐쇄 스위치 장비입니다. 발전소, 변전소 시스템 정격 전압 35kV, 정격 최대 전류 2000A 최대 전압 40.5kV 단일 버스 또는 단일 버스에 사용됩니다. 유통 장비 세트.

이 스위치 장치는 DL/t404-91, IEC298, GB3906 및 기타 표준의 요구 사항을 충족하며 회로 차단기의 오작동 방지, 부하가 있는 손수레 밀고 당기기, 접지선, 접지선으로 송전하는 기능이 있습니다. 및 우발적 충전 간격("5가지 주의 사항"이라고 함).

박스형 변전소는 주거지역, 도시공공변전소, 번화한 도심, 건설전력 등에 적합합니다. 사용자는 다양한 사용 조건 및 하중 등급에 따라 상자 유형 변경을 선택할 수 있습니다. 박스형 변전소가 등장한 이후로 매우 빠르게 발전했습니다. 선진국에서는 배전변압기의 70%가 개발되었고 미국이 90%를 차지했다. 중국의 도시 현대화의 급속한 발전과 도시 유통 네트워크의 혁신은 널리 적용될 것입니다. 환경 조건.
상자 형 변전소는 고층 주거, 고급 빌라, 광장 공원, 주거 지역, 중소 공장, 광산, 유전 및 임시 건설 전기 및 기타 장소에서 배전 시스템에서 전기를 수용하고 분배하는 데 사용됩니다.

환경 조건:

고도: 1000m 이하.
주변 온도: - 25 ~ +40 C.

풍속: 35m/s 이하.
상대 습도: 90% 이하(+25 C).
지진 수평 가속도: {{0}}.4m/s 이하, 수직 가속도: 0.2m/s 이하.
사용 장소: 금속 및 절연체에 유해한 전도성, 먼지, 위험, 부식성, 인화성 및 폭발성 물질이 없어야 합니다.

특징:
1) 더 작은 점유 면적
2) 확고하고 신뢰할 수 있는
3) 움직이기 쉽고 아름답고 실용적입니다.
4) 비용이 저렴하고 설치기간이 짧다.

박스 변전소 기능 구조

A. Box Substation의 기능 및 특성

박스형 변전소는 고압 및 저압 배전반과 변압기를 밀폐된 박스에 함께 설치하는 실외 배전 장치를 말합니다. 주요 기능은 고전압 또는 저전압 사용자에게 필요한 전기 에너지를 제공하는 것입니다. 다음과 같은 특징이 있습니다.

1. 작은 설치 공간. 박스형 변전소를 설치하면 같은 크기의 변전소를 짓는 것보다 3분의 2 이상의 토지면적을 절약할 수 있다.

2. 유연한 조합 방법. 박스형 변전소의 구조는 상대적으로 콤팩트하며 각 박스가 독립적인 시스템을 형성하므로 조합 방법이 유연하고 가변적입니다. 사용자는 실제 상황에 따라 일부 모드를 자유롭게 결합하여 다양한 장소의 요구를 충족할 수 있습니다.

3. 아름다운 외관, 환경과 쉽게 조화를 이룹니다. 박스 케이싱은 설치 위치에 따라 다양한 색상을 선택할 수 있어 주변 환경과의 조화가 용이합니다. 도시 주거 지역, 역, 항구, 공항, 공원, 녹지 등과 같이 인구 밀집 지역에 특히 적합합니다. 고정 변전소 또는 이동 변전소로 사용할 수 있습니다.

4. 낮은 투자비와 짧은 건설주기. 박스형 변전소는 동일 규모의 기존 변전소에 비해 투자비를 40~50% 절감하고 시공 및 설치 주기를 획기적으로 단축할 수 있다. 동시에 박스형 변전소의 일일 유지 보수 작업량도 상대적으로 적습니다.

나. 박스형 변전소의 종류

1. 조립식

고압 및 저압 장치 및 변압기의 전체 세트를 금속 상자에 설치하고 고압 및 저압 분배 장치에 작동 복도를 둡니다. 이 유형의 상자형 변압기는 부피가 커서 요즘에는 거의 사용되지 않습니다.

2. 복합기기의 종류

기존의 완전한 장치 세트를 사용하는 대신 고압 및 저압 제어 및 보호 전기 장비가 상자에 직접 포장되어 전체를 형성합니다. 이 디자인은 유지 보수가 필요 없는 것으로 간주되며 작동 복도가 없으며 유럽식 상자 변압기 또는 일반 상자 변압기라고도 하는 작은 상자가 있습니다.

3. 한 체형

고전압 제어 및 보호 장치를 단순화하고 고전압 및 저전압 분배 장치와 변압기 본체를 변압기 오일 탱크에 함께 넣어 전체를 형성하고 더 작게 오일 침지 변압기의 오일 침지 변압기 유럽 ​​박스형 변압기의 1/3인 동일한 용량입니다. 미국식 박스 변압기 또는 소형 박스 변압기라고도 합니다.

C. 박스 변전소의 구조

1. 유럽식 상자 변압기의 구조

(1) 중국에서는 유럽 스타일의 상자형 변전소가 일반적으로 사용되며 각각 하나의 방으로 구성된 세 부분으로 "무" 또는 "핀" 구조를 형성합니다. 일반적으로 사용되는 모델에는 ZBW 및 XWB가 포함됩니다. 단면 및 배선도는 그림 GYPD00102003-1에 나와 있습니다. 유럽식 박스형 변압기의 고전압 챔버는 링 네트워크, 이중선 또는 터미널 장치 부하 스위치로, 부피가 작고 링 네트워크 캐비닛과 호환됩니다. 포괄적인 오작동 방지 연동 기능, 높은 신뢰성, 편리한 작동 및 유지 보수와 함께 안전하고 신뢰할 수 있는 컴팩트한 디자인을 채택했습니다. 고전압 장비는 일반적으로 부하 스위치와 퓨즈의 조합을 채택합니다. 퓨즈에는 임팩터가 장착되어 있습니다. 퓨즈가 끊어진 후 스트라이커는 해제 메커니즘을 밀고 부하 스위치 3상은 위상 손실 작동을 피하기 위해 동시에 열립니다. 동시에 전동식 조작기구를 이용하면 배전자동화 기능을 구현할 수 있다. 링 네트워크 구조의 10kV 케이블 콘센트에는 지락 표시기와 제로 시퀀스 센서가 장착되어 있습니다. 변압기는 D, yn11 배선이 있는 오일 침지 또는 건식일 수 있습니다. 바람직하지 않은 방열을 고려하여 자연 환기 또는 상단 강제 환기를 사용할 수 있습니다. 저전압 실에는 계량 및 무효 전력 보상 기능이 있으며 2 차 회로 및 나가는 라인 수는 사용자 요구에 따라 다양한 요구를 충족하도록 설계 할 수 있습니다. 외피는 강판 또는 합금판으로 만들어지며 이중층 상단 덮개와 우수한 절연성이 있습니다. 모양과 색상은 환경과 조화를 이룰 수 있습니다. 고전압실, 변압기실, 저전압실은 칸막이에 의해 독립된 구획으로 분리되어 있습니다. 모니터링 및 유지 보수를 위해 각 구획에 조명 장치를 설치하고 조명 스위치를 도어로 제어합니다.

2. 미국식 박스 변압기의 구조

(1) 미국식 상자 변압기는 동일한 오일 탱크에서 고압 스위치와 변압기를 공유합니다. 일반적인 미국식 박스 변압기 모델에는 ZB1336, GE 및 COOPER가 포함됩니다. 구조 및 배선은 그림 GYPD00102003-2 및 GYPD00102003-3에 나와 있습니다.

미국식 상자형 변압기는 완전 밀봉 및 완전 절연 구조를 채택하여 안전성이 높으며 링 네트워크 및 터미널에 사용할 수 있습니다. 고전압은 그림 GYPD00202002-04 및 GYPD00202002-05와 같이 T형 또는 V형 3상 연결 4위치 오일 부하 스위치에 의해 제어됩니다.

2) 변압기는 플러그인 퓨즈와 직렬로 연결된 백업 퓨즈를 채택하여 보호를 제공합니다. 백업 퓨즈는 상자 내부에 설치되며 상자 변압기에 내부 위상 오류가 있을 때만 작동하며 고압 라인을 보호하는 데 사용됩니다. 플러그인 퓨즈는 2차 측에 단락 또는 과부하가 있을 때 퓨즈를 사용합니다.

고전압 케이블은 절연 성능이 좋은 슬리브에 연결되며 엘보 케이블 플러그에 연결되어 충전부를 밀봉합니다. 엘보우 케이블 플러그는 완전히 차폐된 절연 플러그로 로드 스위치와 동일하게 완전히 로드되고 분리될 수 있습니다. 구조는 그림 GYPD00102003-6와 같으나 단락지점에 연결되면 엘보 플러그와 슬리브를 교체해야 한다.

D.박스 변전소 운영

1. 상자형 변전소는 빗물이 상자 안으로 들어가 장비 작동에 영향을 주지 않도록 저지대가 아닌 비교적 높은 곳에 설치해야 합니다. 콘크리트 플랫폼을 부설할 때 고압 및 저압 측에 간격을 두어 케이블의 안팎 포설을 용이하게 해야 합니다. 기초를 굴착할 때 쓰레기나 부식성 흙이 쌓여 형성된 지반을 만나면 단단한 지반으로 굴착한 후 양질의 흙으로 되메우고 다짐한 후 흙이나 자갈을 3겹으로 채워 안정성을 확보해야 한다. 재단의.

2. 박스형 변전소의 접지 및 중성선 연결은 공통 접지 네트워크를 공유합니다. 접지 그리드는 일반적으로 기초의 네 모서리에 접지 말뚝을 박은 다음 전체적으로 연결하는 방법을 채택합니다. 상자형 변전소와 접지 그리드 사이에는 두 개의 안정적인 연결이 있어야 합니다. 작동 후에는 접지 연결이 느슨하거나 부식되지 않았는지 정기적으로 점검해야 합니다. 4Ω을 초과하지 않는 접지 저항을 정기적으로 측정하십시오.

3. 상자형 변전소는 주로 자연 공기 순환 냉각을 채택합니다. 따라서 주변, 특히 변압기실 문 주변에 이물질이 쌓이지 않도록 해야 합니다. 루버 통풍구도 정기적으로 제거하여 장비가 최대 허용 온도를 초과하지 않도록 해야 합니다.

저압차단기가 트립된 후에는 원인을 파악한 후 전원을 인가해야 사고가 확대되는 것을 방지할 수 있습니다.

5. 박스형 변전소의 고압실에는 산화아연 피뢰기가 설치되어야 하며 설치방법은 시험 및 교체가 용이하여야 한다.

6. 고압실에 있는 링 네트워크 스위치, 변압기, 피뢰기 등의 장비는 정기적으로 검사 및 유지 관리하고 결함을 적시에 발견 및 처리하며 정기적으로 절연 방지 테스트를 수행해야 합니다. 3개월 이상 중단되었다가 다시 가동되는 경우 전체 프로젝트 예방 테스트를 수행해야 합니다.

7. 차단 용량이 없는 고전압 퓨즈를 교체하려면 변압기의 전원을 끄고 작동 중에 기계적 인터록을 적절하게 해제해야 하며 절연된 작동 로드를 사용해야 합니다.

8. 박스형 변전소의 모든 인입 및 인출 케이블 구멍은 작은 동물이 들어가 사고를 유발하지 않도록 밀봉되어야 합니다.

9. "고전압 위험"이라는 경고 표시와 전기 장비의 명판 번호가 있어야 합니다.

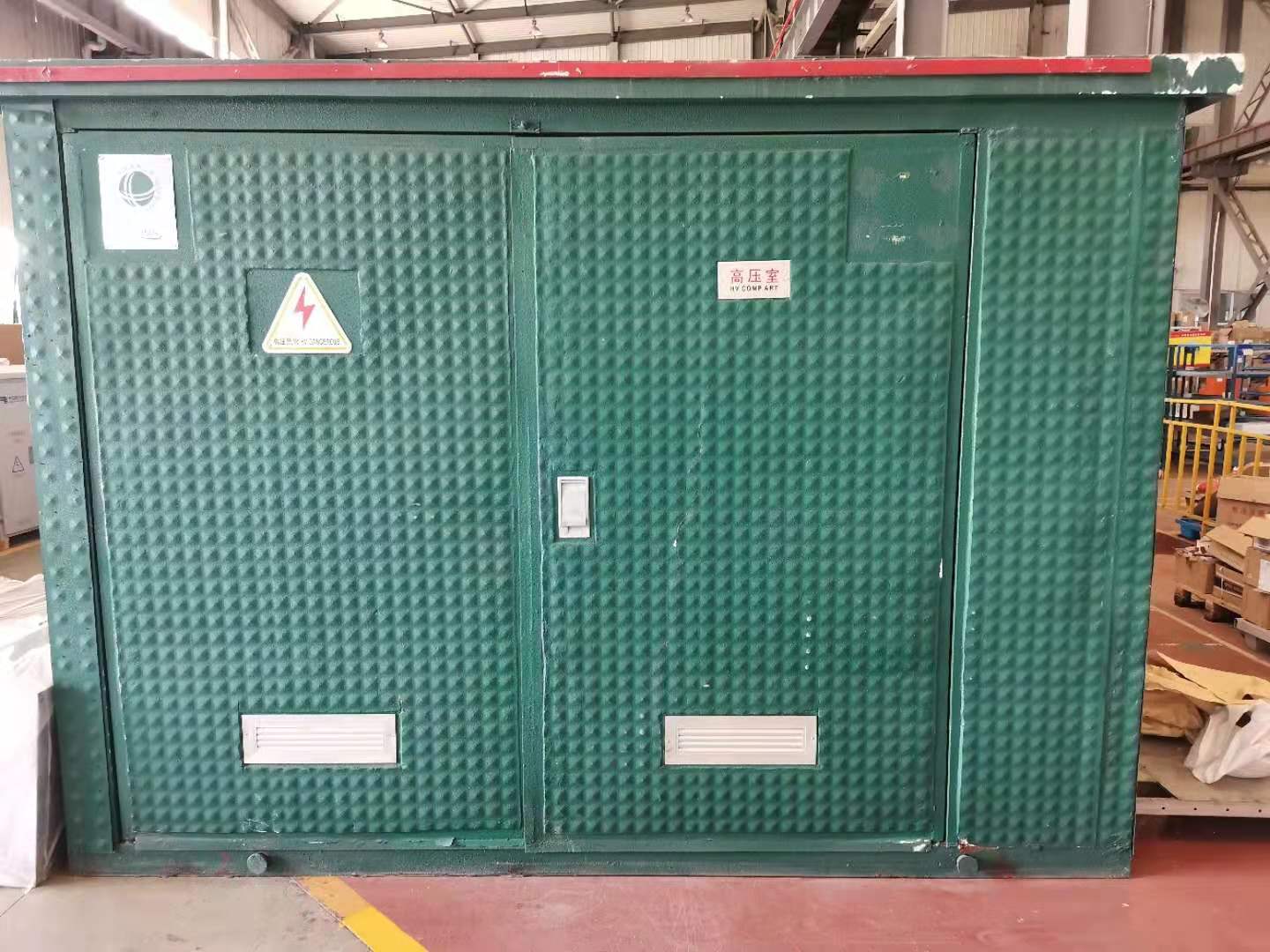

제품 사진

공장 작업장

자주하는 질문

Q5 : OEM/ODM이 가능한가요?

A: 예, 그렇습니다! 우리의 제품은 사용자 정의할 수 있습니다. 우리는 디자인 및 엔지니어 팀을 보유하고 있으며 고객의 도면 또는 요구 사항에 따라 제품을 사용자 정의할 수 있습니다.

Q6: 당신은 제조자 또는 무역 회사입니까?
A: 우리는 공장입니다, 20년의 제조 경험을 가진 100% 직업적인 제조자로, 우리는 고객 요구에 따라 제품을 생성할 수 있고 또한 제품의 질을 100% 통제할 수 있었습니다.

Q7 : 가격 협상이 가능한가요?

A: 예, 가격은 협상 가능합니다. 그것은 당신의 양 또는 포장에 따라 바뀔 수 있습니다

Q8 : 검사는 어떻습니까?

A: 우리는 원료에서 완제품에 온도 상승 시험, 소금 살포 시험 지휘자 유형 시험, 기계적인 수명 시험을 포함하는 전체적인 검사 체계가 있습니다.

Q9: 지불 조건은 무엇입니까?

A: TT, Paypal, 서부 동맹, Alibaba 무역 보증 및 L/C는 수락가능합니다. 미리 30% T/T, 선적하기 전에 70% 균형.

Q10 : 회사에서 제공하는 서비스는 무엇입니까?

A: 우리는 다른 고객 요구에 도착하기 위하여 형을 디자인하고 개발할 수 있는 직업적인 엔지니어 팀이 있습니다.

우리는 또한 사전 판매에서 판매 후까지 좋은 서비스를 제공하는 영업 팀이 있습니다.

이 제품은 일반적으로 사용자 정의됩니다.
우리는 제조업체이며 고객의 요구에 따라 솔루션을 설계하고 제공할 수 있는 전문 기술 부서를 보유하고 있습니다.
설계 도면을 얻으려면 영업 담당자에게 문의하십시오.

참조용 고객 사례는 다음과 같습니다.

우즈베키스탄 고객

장비의 기술적 요구 사항 및 특성
Re:82 소형 변전소 세트
안건- 아니요.	기술 데이터 일정	단위	필수(시 3000 m	제공된 데이터
	시스템 데이터 요구 사항
1.05.10	접지용 연선 구리 도체
	제조사	-
	재료	-	구리
	교차 구역	밀리미터2	>50
	길이	m	>40
1.05.11	접지봉
	제조사	-
	유형	-
	물질!	-
	길이	m
	로드당 섹션	개
1.6	소형 변전소(옵션 1)
	제조사	-		풍원
	유형	-		집 밖의
	완전한 변전소를 위한 전체 보호 등급	-	IP44	IP44
	인클로저 재질	-		미군 병사
	전체 치수(W x L x H)
	1x50kVA 변압기가 있는 S/S용	mm/mm/mm		3000x1850x2150
	■ 1x100kVA 변압기가 있는 S/S용	mm/mm/mm		3000x1850x2150
	1x160kVA 변압기가 있는 S/S용	mm/mm/mm		3000x1850x2150
	• 1x250kVA 변압기가 있는 S/S용	mm/mm/mm		3000x1850x2150
	전체 무게
	■ 1x50kVA 변압기가 있는 S/S용	킬로그램		1000kg.
	■ 1x100kVA 변압기가 있는 S/S용	킬로그램		1000kg.
	■ 1x160kVA 변압기가 있는 S/S용	킬로그램		1000kg.
	■ 1x250kVA 변압기가 있는 S/S용	킬로그램		1000kg.
1.6.1	20kV 배전반 장비
	제조사	-		Chnt / 등가물
	유형	-		실내 RMU



자세한 내용이 필요하면 언제든지 문의해 주세요.
