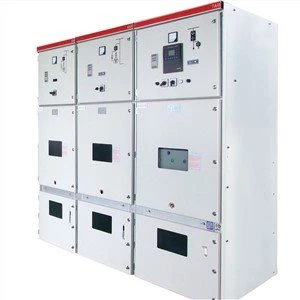

고전압 및 저압 개폐 장치의 기능 소개

1. 버스 바 룸

버스 바 룸은 3 상 고전압 AC 버스 바를 설치 및 배열하고 분기 버스 바를 통해 정적 접점과 연결하기 위해 스위치 캐비닛 후면 상단에 배열됩니다. 모든 부스 바는 절연 슬리브로 플라스틱으로 밀봉되어 있습니다. 버스 바가 스위치 캐비닛의 파티션을 통과하면 버스 부싱으로 고정됩니다. 내부 결함 아크가 발생하면 사고가 인접한 캐비닛으로 확산되는 것을 제한하고 버스 바의 기계적 강도를 보장 할 수 있습니다.

2. 손수레 차단 기실

회로 차단기 트롤리가 내부에서 미끄러 져 작업 할 수 있도록 회로 차단 기실에 특정 가이드 레일이 설치되어 있습니다. 손수레는 작업 위치와 테스트 위치 사이를 이동할 수 있습니다. 정전기 접점의 칸막이 (트랩)는 손수레 방의 뒷벽에 설치됩니다. 손수레가 테스트 위치에서 작업 위치로 이동하면 칸막이가 자동으로 열리고 손수레가 반대 방향으로 이동하여 완전히 합성되어 작업자가 충전 된 본체에 닿지 ​​않도록합니다.

3. 케이블 룸

변류기, 접지 스위치, 피뢰기, 과전압 보호기, 케이블 및 기타 보조 장비를 케이블 룸에 설치할 수 있으며, 현장 시공의 편의를 위해 바닥에 솔기 제거 가능한 알루미늄 플레이트가 준비되어 있습니다.

4. 중계실

중계실의 패널에는 마이크로 컴퓨터 보호 장치, 작동 핸들, 보호 출구 압력판, 미터, 상태 표시기 또는 상태 디스플레이가 장착되어 있습니다. 중계실에는 터미널 블록, 마이크로 컴퓨터 보호 제어 루프 DC 전원 스위치, 마이크로 컴퓨터 보호 작동 DC 전원 공급 장치 및 스토리지가 장착되어 있습니다. 특별한 요구 사항에 따라 모터 및 보조 장비의 DC 또는 AC 전원을 전환 할 수 있습니다.
