송전 및 배전 장비에서는 미드세트 스위치 칸막이, 링 메인 유닛 및 고전압 배전반과 같은 배전 장비가 종종 들립니다. 그렇다면 그 차이점은 무엇일까요?

요컨대, 중앙 장착 캐비닛은 장갑 이동식 중앙 장착 금속 밀폐 식 개폐기라고합니다. 3층 구조가 있습니다. 상부층은 버스 바와 악기룸(서로 분리됨)이며, 중간층은 회로 차단기실이며, 하층은 케이블이다. 방. 회로 차단기는 중간에 있기 때문에 장갑 이동식 중간 장착 금속 밀폐 식 개폐기 또는 중간 장착 캐비닛이라고합니다.

링 메인 유닛은 강판 금속 캐비닛에 설치되었거나 조립 간격 형 링 네트워크 전원 공급 장치로 만든 고전압 개폐기 그룹입니다. 전기 장비는 고전압 개폐기 캐비닛에 속합니다. 핵심 부품은 로드 스위치와 퓨즈를 채택합니다. 그것은 간단한 구조, 작은 크기, 저렴한 가격, 개선 된 전원 공급 매개 변수 및 성능, 전원 공급 장치 안전의 장점을 가지고 있습니다. 중전압 시스템의 하중 스위치 캐비닛(결합 된 가전 제품 포함)입니다.

중간 세트 스위치 칸막이와 링 메인 유닛의 차이:

1. KYN28-12 (GZS1) 고전압 스위치 캐비닛 쉘과 같은 다른 쉘, 중간 세트 스위치 칸막이 손카트 유형 (이동식) 스위치 캐비닛, 링 메인 유닛은 고정 스위치 캐비닛 캐비닛;

2. 스위치는 다르고, 링 본체는 일반적으로 로드 스위치를 사용하며, 미드 세트 스위치 칸막이는 일반적으로 회로 차단기를 사용합니다.

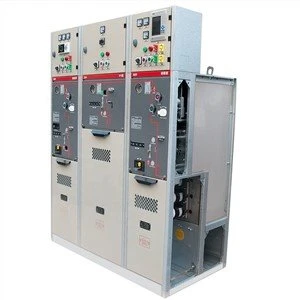

3. 다른 목적을 위해, 미드 세트 스위치 칸막이는 일반적으로 백 엔드 변압기 또는 다른 고전압 하중을 보호하는 데 사용되는 소위 KYN28 캐비닛, 핸드카트 형 고전압 스위치 캐비닛입니다. 링 메인 유닛은 주로 고전압 전력 분배에 사용되며 하나 또는 두 개의 고전압 전원 공급 장치를 여러 고전압 전원 콘센트로 분할합니다. 미드 세트 스위치 칸막이는 주로 고전압 하중 보호에 사용됩니다. 링 메인 유닛에는 공기 절연과 완전히 밀폐된 팽창식 캐비닛의 두 가지 형태가 있습니다. 공기 절연은 일반 SF6 하중 스위치를 사용하여 구리 바를 통해 시스템 집합에 연결합니다. 완전히 밀폐된 팽창식 캐비닛에는 전원 입구 및 콘센트 라인 외에 특수 연결 장치가 있으며 캐비닛은 캐비닛에 연결되어 있습니다. 그런 다음 완전한 가스 캐비티에서 SF6 가스로 채워져 있습니다.

고전압 개폐기는 구조에 따라 고정형 및 탈착식 유형으로 나눌 수 있다.

고정 스위치 캐비닛에는 주로 KGN 및 XGN 시리즈가 있습니다. 탈착식 스위치 캐비닛은 주로 KYN 시리즈를 포함한다. 회로 차단기가 이동 후 연결 지점을 형성할 수 있기 때문에 이동식 스위치 캐비닛에는 격리 스위치가 없으므로 격리 스위치가 필요하지 않습니다.

고전압 개폐기는 들어오는 캐비닛, 피더 캐비닛, 전압 변압기 캐비닛, 고전압 커패시터 캐비닛(GR-1 유형), 전기 에너지 계량 캐비닛(PJ 시리즈), 고전압 링 네트워크 캐비닛(HXGN 유형) 등으로 나뉩니다.

즉, 미드 셋 스위치 칸막이 및 링 메인 유닛은 고전압 개폐기 중 하나일 뿐이며 모든 고전압 배전 캐비닛은 일반적으로 고전압 배전반이라고 할 수 있습니다.
