분할 조립식 변전소

분할 조립식 변전소

분할 조립식 캐빈은 설계, 제조 및 설치를 통합하는 변전소 모드입니다. 여러 개의 독립된 캐빈 유닛을 접합하여 1차, 2차 및 통신 장비를 수용할 수 있는 종합 캐빈입니다. 근무실, 자료실, 주방 및 욕실 및 기타 부대 시설 캐빈도 상속받을 수 있습니다. 캐빈 유닛은 공장에서 조립식으로 제작되어 패널을 설치하고 캐빈에서 대부분의 배선 작업을 하며 캐빈 접합을 위해 현장으로 운반됩니다.

분할 조립식 캐빈의 조합 방법

분할 조립식 캐빈에 일반적으로 사용되는 두 가지 크기 조합은 길이 확장과 너비 확장입니다.

길이 연장은 운송 조건을 충족하는 조립식 캐빈의 너비 치수를 말하지만 길이 치수가 한도를 초과합니다. 헤링본 지붕의 독립적인 캐빈 유닛을 하나 이상 직렬로 연결하고, 이렇게 결합된 조립식 캐빈의 길이와 크기를 자유롭게 확장할 수 있습니다.

폭 확장은 조립식 캐빈의 길이가 운송 조건을 충족하지만 폭 치수가 한도를 초과한다는 사실을 말합니다. 따라서 캐빈은 두 개의 단일 경사 지붕 캐빈 유닛으로 나뉘며 현장에서 조립 및 접합되어 이중 경사 루프 캐빈을 형성합니다.

분할 조립식 캐빈의 다양한 목적을 위한 조합 방법

1. 1차 장비와 2차 장비의 결합

1차 장비와 2차 장비를 위한 조립식 캐빈 조합은 동일한 조립식 캐빈에 2차 스크린 캐비닛과 1차 스위치 캐비닛을 배치하는 방식입니다. 1차 및 2차 장비는 조립식 캐빈에 통합되어 있으며 1차 주요 장비는 주로 10kV 스위치 캐비닛과 35kV 가스 충전 캐비닛입니다. 1차 및 2차 장비용 조합 캐빈의 폭은 운송 한계를 초과하지 않아야 하며, 2개의 캐빈 유닛은 장변 방향으로 이음 결합됩니다.

2. 대형 기본 장비 조합

대형 기본 장비 모듈 식 조립식 캐빈은 주로 너비 치수가 제한을 초과하는 캐빈에 사용되며 캐빈 내부의 기본 스크린 캐비닛은 주로 35kV 또는 10kV 개폐 장치입니다. 이 유형의 캐빈의 길이와 너비는 고속도로 운송의 한계를 초과하며 접합 방법은 길이 방향으로의 확장에 속합니다.

3. 보조 장비 및 모니터링 조합

일반적으로 이러한 유형의 분할 조립식 캐빈에는 한쪽에는 장비실이 있고 다른쪽에는 모니터링실이 있습니다. 보조 스크린 캐비닛은 장비 구획에 배치되고 작업 및 직원을 위한 작업 공간 또는 휴식 공간은 모니터링 구획에 예약됩니다. 이 접합 방법은 또한 길이 방향의 확장에 속하며 둘 이상의 캐빈 유닛의 조합이 될 수 있습니다.

분할 조립식 캐빈은 조립식 캐빈에서 파생되며 중국 국가 그리드에서 제안한 "표준화 설계, 공장 처리, 모듈식 건설 및 기계화 건설"의 건설 개념을 준수합니다. 변전소의 건설 효율성을 합리적으로 향상시키고 토지 자원을 절약합니다.

제품 링크

http://www.switchgear-china.com/box-type-compact-substation/prefabricated-substation/prefabricated-compact-transformer-변전소.html

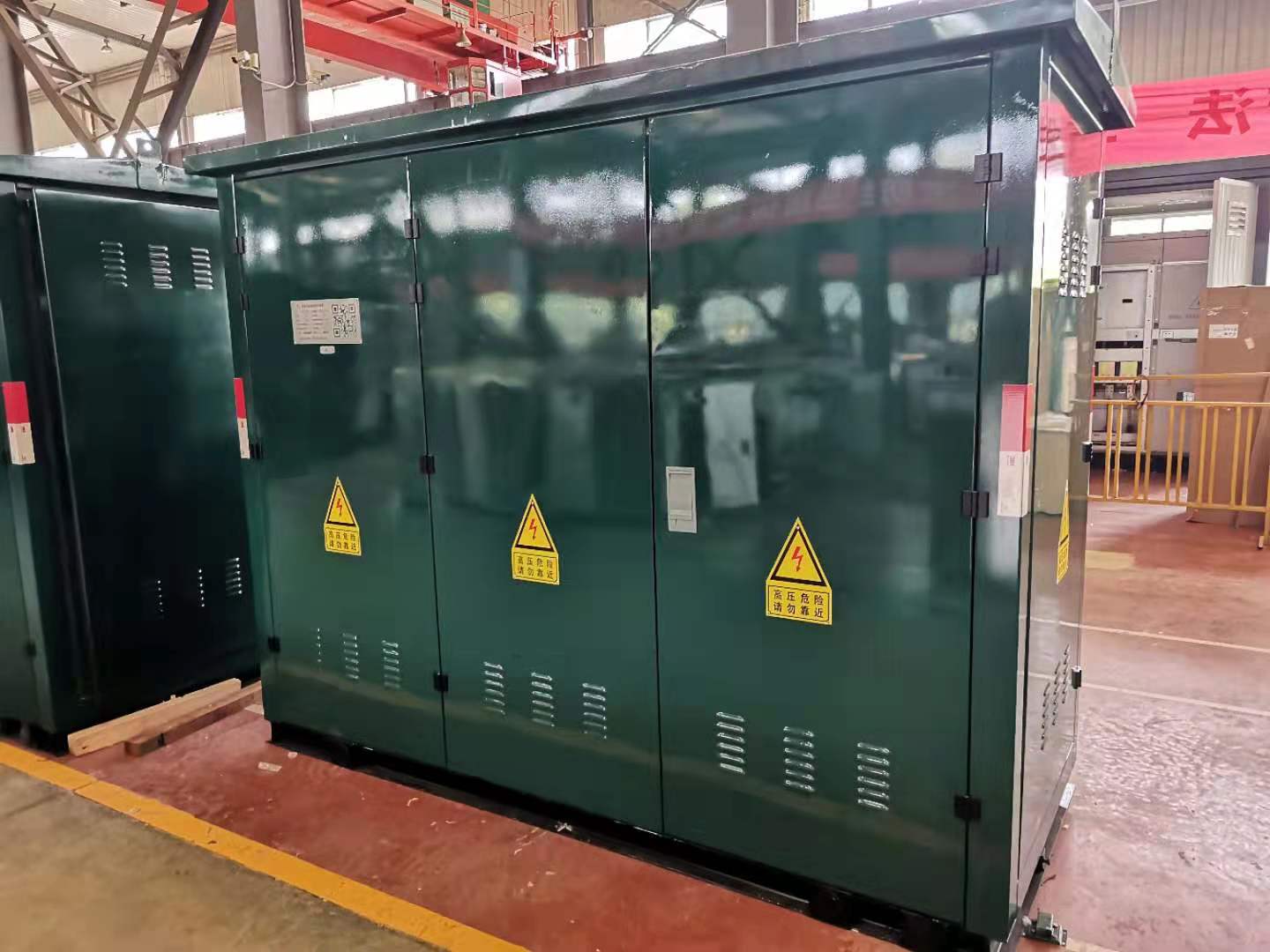

제품 사진

이 제품은 일반적으로 사용자 정의됩니다.
우리는 제조업체이며 고객의 요구에 따라 솔루션을 설계하고 제공할 수 있는 전문 기술 부서를 보유하고 있습니다.
설계 도면을 얻으려면 영업 담당자에게 문의하십시오.

참조용 고객 사례는 다음과 같습니다.

마다가스카르 클라이언트

자세한 내용이 필요하면 언제든지 문의해 주세요.
