고전압 배전반의 기본 지식에 대한 자세한 설명

Jun 26, 2023

고압 배전반의 기본 지식에 대한 자세한 설명

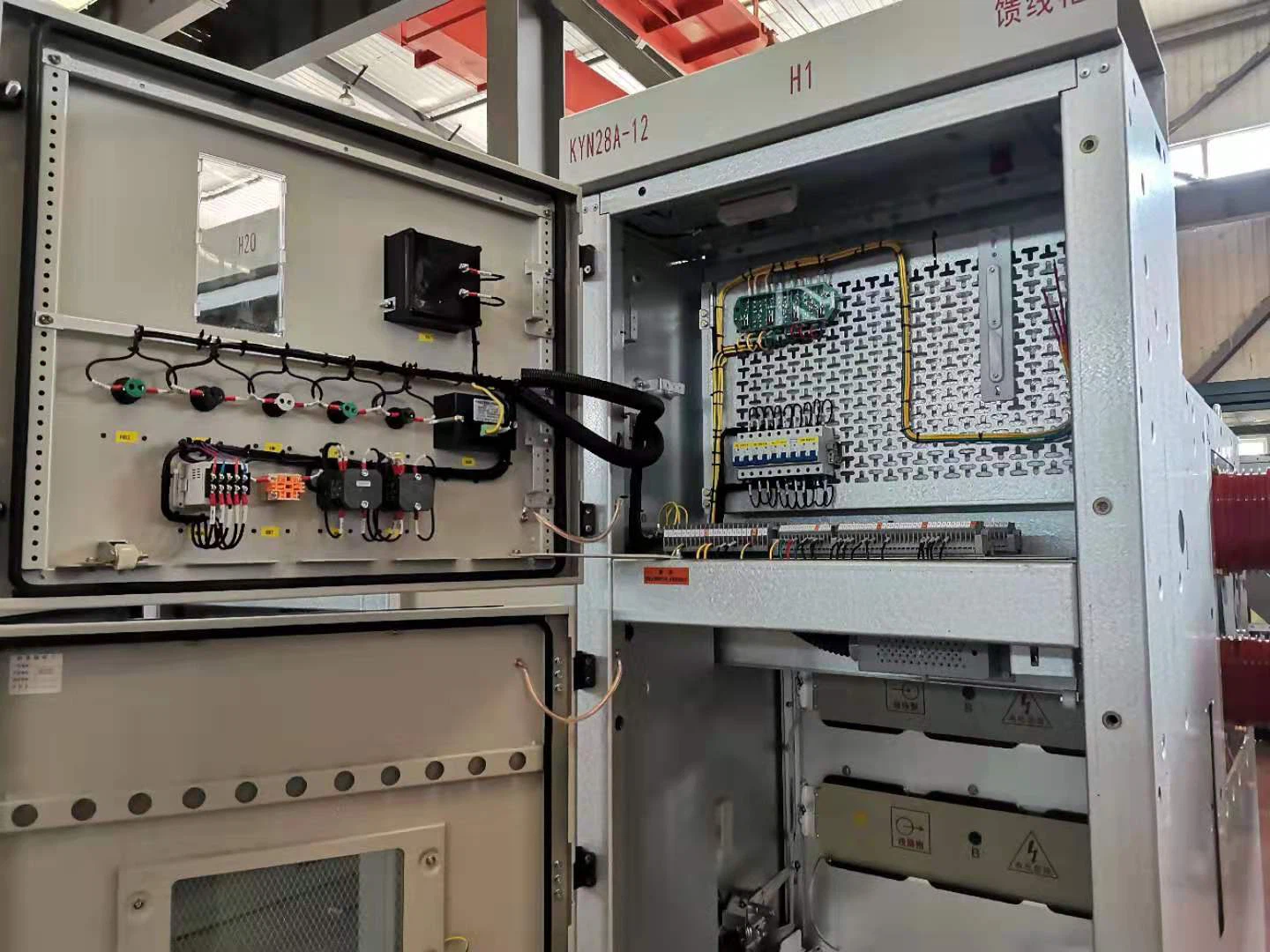

1. 스위치 캐비닛(완전한 스위치 또는 완전한 분배 장치라고도 함): 주로 회로 차단기로 구성된 전기 장비입니다. 제조자가 관련 고압 및 저압 전기 기기(제어 기기, 보호 기기, 측정 기기 포함), 모선, 통전 도체, 절연체 등을 전기 1차 요구 사항에 따라 폐쇄형 또는 개방형 금속 캐비닛에 조립하는 것을 말합니다. 전력 시스템에서 전기 에너지를 수신하고 분배하기 위한 장치로서의 주요 배선도.

2. 고압 개폐 장치: 주로 발전, 송전, 배전, 에너지 변환 및 제어, 측정, 보호 장치, 전기 연결(모선), 인클로저, 지원 부품 등에 사용되는 고압 스위치의 총칭 .

3. 배전반 보호 요구 사항의 "5 가지 방지": 회로 차단기의 우발적 개폐 방지, 절연 스위치의 라이브 개폐 방지, 접지 스위치의 라이브 폐쇄 방지, 회로 차단기의 접지 방지 및 우발적 진입 방지 라이브 구획.

4. 모선의 위치와 위상 순서 간의 해당 관계:

5. 보호 등급 : 인체가 통전부에 접근하거나 가동부에 접촉하는 것을 방지하고 외부 물체가 내부 장비에 침입하는 것을 방지하기 위해 쉘, 칸막이 및 기타 부품이 제공하는 보호 등급.

보호 수준 약어의 정의

IP1X는 직경이 50mm보다 큰 물체가 뒤따르는 것을 방지합니다.

1. 직경이 50mm 이상인 고형물이 쉘에 들어가는 것을 방지하십시오.

2. 인체의 넓은 부분(예: 손)이 실수로 쉘 내부의 충전부 또는 움직이는 부품을 만지는 것을 방지합니다.

IP2X는 직경이 12.5mm보다 큰 물체를 방지합니다.

1. 직경이 12.5mm보다 큰 고형물이 쉘에 들어가는 것을 방지하십시오.

2. 쉘 내부의 충전부나 움직이는 부품에 손이 닿지 않도록 하십시오.

IP3X는 직경이 2.5mm보다 큰 물체를 방지합니다.
