FY 전력 220v 380v 오일 변압기 10kva

FY 전력 220v 380v 오일 변압기 10kva

오일 배전 변압기는 산업, 광업 기업, 민간 건물의 전원 공급 및 배전 시스템에 사용되는 중요한 장비 중 하나입니다. 10(6)kV 또는 35kV의 네트워크 전압을 사용자가 사용하는 230/400V 버스 전압으로 줄입니다. 본 제품은 AC 50(60)Hz, 3상 최대 명판 용량 2500kVA(단상 최대 명판 용량 833kVA, 단상 변압기는 일반적으로 권장하지 않음)에 적합하며 실내(실외)에서 사용할 수 있습니다. 용량이 315kVA 이하일 경우 전주에 설치 가능합니다. 주변 온도는 40도 이상, -25도 이상, 최대 일일 평균 온도는 30도, 최대 연간 평균 온도는 20도, 상대 습도는 90% 이하입니다(주위 온도는 25도), 고도는 1000m를 초과해서는 안 됩니다. 위의 사용 조건을 준수하지 않는 경우 GB6450-86의 관련 조항에 따라 할당량을 적절하게 조정해야 합니다.

개발 이력

변압기 오일은 연소 가능성이 있고 환경적으로 단점이 있는 석유 기반 액체입니다. 그러나 변압기 오일의 우수한 성능과 저렴한 가격으로 인해 대다수의 전력 변압기는 여전히 변압기 오일을 절연 및 냉각 매체로 사용합니다.

19세기 말, 변압기는 변압기 오일을 절연 및 냉각 매체로 사용하기 시작했으며, 이는 오일 침지 변압기의 출현으로 이어졌습니다. 변압기유는 풍부한 천연 저장량과 저렴한 가격 외에도 다음과 같은 특성으로 인해 널리 사용되고 있습니다.

1) 섬유재료와 병용시 단열성능이 좋아 단열거리를 줄이고 비용을 절감할 수 있습니다.

2) 변압기 오일은 점도가 낮고 열 전달 성능이 좋습니다.

3) 공기중 수분의 영향으로부터 철심과 권선을 효과적으로 보호할 수 있습니다.

4) 절연지 및 판지를 산소의 작용으로부터 보호하고, 절연재의 노화를 줄이고, 변압기의 수명을 연장시킵니다.

일부 특수 목적의 중소형 변압기 및 가스 변압기를 제외하고 대부분의 대형 및 중형 변압기는 여전히 변압기 오일을 냉각 및 절연 매체로 사용합니다.

변압기 오일을 함침한 변압기의 절연체는 내열 등급 A, 장기 작동 온도 105도를 갖습니다.

분류

상분화

삼상 변압기와 단상 변압기로 나눌 수 있습니다. 3상 전력 시스템에서는 일반적으로 3상 변압기가 사용됩니다. 용량이 너무 크고 운송 조건에 따라 제한되는 경우 3개의 단상 변압기를 3상 전력 시스템에 사용하여 변압기 그룹을 형성할 수도 있습니다.

권선 차별화

이중 권선 변압기와 삼중 권선 변압기로 나눌 수 있습니다. 일반적으로 변압기는 철심에 두 개의 권선이 있는 이중 권선 변압기입니다. 하나는 원래 권선이고 다른 하나는 2차 권선입니다. 3권선 변압기는 3개의 서로 다른 전압 전송선을 연결하는 데 사용되는 더 큰 용량(5600kVA 이상)의 변압기입니다. 특별한 경우에는 더 많은 권선을 사용하는 Satons 변압기도 있습니다.

구조적 분류

코어형 변압기와 쉘형 변압기로 나눌 수 있습니다. 권선이 철심 주위를 감싸면 철심 변압기입니다. 철심이 권선 주변을 감싸면 철 껍질 변압기입니다. 둘은 구조가 약간 다를 뿐 원칙적으로는 본질적인 차이가 없습니다. 전력 변압기는 모두 철심 유형입니다.

변압기는 주로 철심, 권선, 오일 탱크, 콘서베이터, 절연 슬리브, 탭 체인저 및 가스 계전기로 구성됩니다.

1. 철심

철심은 변압기의 자기 회로 부분입니다. 동작 중에는 히스테리시스 손실, 와전류 손실이 발생하여 발열이 발생합니다. 열손실을 줄이고 부피와 무게를 줄이기 위해 철심은 0.35mm 이하의 높은 자기전도율을 갖는 냉간압연 방향성 규소강판으로 구성됩니다. 철심의 권선 배열에 따라 코어형과 쉘형의 두 가지 유형이 있습니다.

대용량 변압기에서는 철심 손실로 인해 발생하는 열이 순환 중에 절연유에 의해 완전히 운반될 수 있도록 하기 위해 우수한 냉각 효과를 얻기 위해 철심에 냉각 오일 채널이 설치되는 경우가 많습니다. .

2. 와인딩

권선과 철심은 모두 변압기의 핵심 구성 요소입니다. 권선 자체의 저항이나 접합부의 접촉 저항으로 인해 열이 발생하는 것이 줄(Joule)의 법칙에 의해 알려져 있습니다. 따라서 권선은 오랫동안 정격 전류보다 높은 전류를 흘릴 수 없습니다. 또한 단락 전류를 흐르게 하면 권선에 상당한 전자기력이 발생하여 변압기가 손상됩니다. 권선에는 동심 권선과 중첩 권선의 두 가지 기본 유형이 있습니다.

변압기 권선의 주요 결함은 턴간 단락 및 케이싱 단락입니다. 인터턴 단락은 주로 절연체 노화 또는 변압기 과부하 및 단락을 통한 절연체의 기계적 손상으로 인해 발생합니다. 변압기 내부의 오일 레벨이 떨어지면 권선의 오일 레벨이 노출되고 턴 간 단락이 발생할 수도 있습니다. 또한 관통단락이 발생하면 과전류의 영향으로 권선이 변형되어 절연체에 기계적 손상을 일으키고 턴간 단락도 발생하게 됩니다. 턴 간 단락이 있는 경우 단락 권선 내부의 전류가 정격 값을 초과할 수 있지만 전체 권선 전류는 정격 값을 초과할 수 없습니다. 이 경우 가스보호장치가 작동하며, 심한 경우에는 차동보호장치도 작동합니다. 케이싱 단락의 원인은 절연 노화, 오일 수분, 오일 레벨 저하 또는 작동 중 낙뢰 및 과전압 때문이기도 합니다. 또한 관통 단락이 발생하면 과전류로 인한 권선의 변형으로 인해 케이싱에도 단락이 발생할 수 있습니다. 케이싱에 단락이 발생한 경우 일반적으로 가스 보호 장치의 작용과 접지 보호 작용입니다.

3. 연료탱크

유침식 변압기의 몸체(권선 및 철심)는 변압기 오일이 채워진 탱크에 설치되고 강판으로 용접됩니다. 중소형 변압기의 오일 탱크는 박스 쉘과 박스 커버로 구성됩니다. 변압기 본체는 상자 껍질 내부에 배치되며 상자 덮개를 열어 유지 관리를 위해 본체를 들어 올릴 수 있습니다.

절연 냉각 분류

침지형 변압기와 건식 변압기로 나눌 수 있습니다. 절연 및 냉각 조건을 강화하기 위해 변압기의 철심과 권선이 변압기 오일이 채워진 오일 탱크에 함께 잠겨 있습니다. 가로등 및 광산 조명과 같은 특수한 상황에서는 건식 변압기도 사용됩니다.

침지형

1. 비밀봉형 유침 변압기: 주로 산업 및 광업 기업, 농업 및 토목 건물에 널리 사용되는 S8, S9, S10 및 기타 시리즈 제품을 포함합니다.

2. 폐쇄형 유침 변압기: 주로 S9, S9-M, S10-M 및 기타 일련의 제품을 포함하며 석유 및 화학 산업에서 기름 오염 및 화학 물질이 많이 사용되는 장소에서 일반적으로 사용됩니다.

3. 밀폐형 오일 침지 변압기: 주로 BS9, S9-, S10-, S11-MR, SH, SH12-M 및 기타 제품 시리즈에서 사용할 수 있습니다. 산업 및 광업 기업, 농업 및 민간 건물과 같은 다양한 장소의 전력 분배에 사용됩니다.

또한 특정 목적에 맞는 다양한 특수 변압기가 있습니다. 예를 들어, 시험용 고전압 변압기, 전기로용 변압기, 용접용 변압기, 사이리스터 회로용 변압기, 계측기용 전압 변압기 및 전류 변압기.

성능 특성

ㅏ. 유침형 변압기의 저전압 권선은 일반적으로 소용량 동선을 제외하고 동박 권선이 있는 원통형 구조를 채택합니다. 고전압 권선은 다층 원통형 구조를 채택하여 암페어 턴의 균형 잡힌 분포, 낮은 자기 누설, 높은 기계적 강도 및 강한 단락 저항을 보장합니다.

비. 철심과 권선은 각각 고정 조치를 채택하고 장치의 높이 및 저전압 리드와 같은 고정 부분에는 자동 잠금 방지 풀림 너트가 장착되어 있습니다. 매달리지 않는 코어 구조를 채택하고 운송 충격을 견딜 수 있습니다.

씨. 코일과 철심을 진공건조하고, 진공공정을 이용하여 변압기 오일을 여과, 주입하여 변압기 내부의 수분을 최소화합니다.

디. 오일 탱크는 온도 변화에 따른 오일의 부피 변화를 보상하기 위해 호흡 기능을 갖춘 골판지를 채택합니다. 따라서 이 제품에는 오일 저장 탱크가 없으므로 변압기의 높이가 확실히 줄어듭니다.

이자형. 오일 저장탱크를 골판지로 교체함에 따라 변압기 오일이 외부와 격리되어 산소와 물의 유입을 효과적으로 방지하여 절연 성능이 저하될 수 있습니다.

에프. 위의 5가지 성능 포인트를 바탕으로 유침 변압기가 정상 작동 중에 오일을 교체할 필요가 없도록 보장하여 변압기의 유지 관리 비용을 크게 줄이고 서비스 수명을 연장합니다.

주요 선택 포인트

부하 특성

1) 1차 또는 2차 부하가 많은 경우에는 변압기를 2개 이상 설치하는 것이 좋습니다. 변압기 중 하나가 분리되면 나머지 변압기의 용량은 1차 및 2차 부하의 전력 소비를 충족할 수 있습니다. 1, 2차 하중은 최대한 집중되어야 하며, 너무 분산되어서는 안 됩니다.

2) 계절별 부하용량이 큰 경우에는 특수 변압기를 설치해야 합니다. 예를 들어, 대형 토목건물의 에어컨, 냉동고의 부하, 난방, 전기난방의 부하 등이 있습니다.

3) 집중부하가 큰 경우에는 특수 변압기를 설치해야 합니다. 대형 가열 장비, 대형 X선 기계, 전기 아크로 등

4) 조명 부하가 크거나 전원 및 조명용 공용 변압기 사용이 조명 품질 및 전구 수명에 심각한 영향을 미치는 경우 전용 조명 변압기를 설치할 수 있습니다. 일반적으로 전력과 조명은 변압기를 공유합니다.

사용환경

정상적인 매체 조건에서는 산업 및 광업 기업, 농업 및 주거 지역을 위한 독립 전기 변전소와 같은 독립형 또는 부착형 전기 변전소와 같은 유침형 변압기 또는 건식 변압기를 선택할 수 있습니다. 선택할 수 있는 변압기에는 S8, S9, S10, SC(B) 9, SC(B) 10 등이 있습니다.

온도 환경

① 220도 온도에서 장기간 안정성 유지

② 350도 온도에서 단시간 작동에도 견딜 수 있음

③ 넓은 온도, 습도 범위에서 안정적인 성능을 유지

④ 250도에서는 녹지 않고 흐르지 않으며 연소를 촉진하지 않습니다.

⑤ 750도 온도에서는 독성이나 부식성 가스가 배출되지 않습니다.

설치 요구 사항

1. 변압기 기초 트랙은 수평이어야 하며 오일 컨서베이터의 경사는 1-1.5%여야 합니다.

2. 변압기를 보강해야 합니다.

3. 변압기의 1차 및 2차 리드가 부싱에 응력을 유발해서는 안 됩니다.

변압기 쉘은 중성점 및 접지 장치에 단단히 연결되어 삼위일체 800KVA(가스 릴레이 설치)를 형성합니다.

특성

이점

1. 변압기 오일은 절연성과 열전도율이 좋은 반면 변압기 오일은 저렴합니다.

2. 변압기의 고용량 방열 및 고전압 절연 문제를 해결할 수 있습니다.

불리

1. 변압기 오일은 가연성이 있으므로 화염에 부딪히면 타거나 폭발할 수 있습니다.

2. 변압기 오일은 인체 건강에 해롭습니다.

3. 변압기 오일은 정기적으로 검사해야 합니다.

4. 침지 변압기의 밀봉 성능이 좋지 않고 노후화되어 작동 현장에서 심각한 오일 누출이 발생하여 장비의 안전한 작동에 영향을 미치고 환경에도 영향을 미칩니다.

5. 유침 변압기의 절연 수준은 낮으며 Class A 절연에 따라 설계 및 제조되었습니다.























Q5 : OEM/ODM이 가능한가요?

A: 네, 그렇습니다! 우리의 제품은 사용자 정의할 수 있습니다. 우리는 디자인 및 엔지니어 팀을 보유하고 있으며 고객의 도면이나 요구 사항에 따라 제품을 사용자 정의할 수 있습니다.

Q6: 당신은 제조자입니까, 아니면 무역 회사입니까?
A: 우리는 공장입니다. 20년의 제조업체 경험을 가진 100% 전문 제조업체로서 고객의 요구 사항에 따라 제품을 생산할 수 있으며 제품의 품질을 100% 제어할 수도 있습니다.

Q7: 가격을 협상할 수 있나요?

A: 예, 가격은 협상 가능합니다. 수량이나 패키지에 따라 변경될 수 있습니다.

Q8 : 검사는 어떻습니까?

A: 우리는 온도 상승 시험, 염수 분무 시험 도체 유형 시험, 기계적 수명 시험을 포함하여 원료부터 최종 제품까지 전체 검사 시스템을 갖추고 있습니다.

Q9: 지불 조건은 무엇입니까?

A: TT, 페이팔, 웨스턴 유니온, 알리바바 무역 보증 및 L/C가 허용됩니다. 사전에 30% T/T, 선적 전 70% 잔액.

Q10 : 회사에서 제공하는 서비스는 무엇인가요?

A: 우리는 다른 고객 요구 사항에 도달하기 위해 금형을 설계하고 개발할 수 있는 전문 엔지니어 팀을 보유하고 있습니다.

우리는 또한 사전 판매부터 판매 후까지 좋은 서비스를 제공하는 영업 팀을 보유하고 있습니다.





이 제품은 일반적으로 맞춤형입니다.
우리는 제조업체이며 고객 요구에 따라 솔루션을 설계하고 제공할 수 있는 전문 기술 부서를 보유하고 있습니다.
아래 버튼을 클릭하여 정보를 보내주시면 영업 담당자가 연락해 설계 도면을 제공해 드립니다.



참고할 수 있는 고객 사례는 다음과 같습니다.

우즈베키스탄 클라이언트

데이터 시트 N 등급 2-A: 변압기 H61 33 kV/400V(160kVA)

명칭	S 단위	특정 데이터	후보자 데이터
만드는 사람		표시할 것
참조 표준		IEC 60076 인증
유형		단계
큰 통		밀폐형
실행		열대성
유전체		PCB가 없는 오일
설치		극에
작동 주변 온도	도	45
정격 주파수	헤르츠	50
정격 전력	크바	160
정격 1차 전압	케이 V	33
초등학교에 격리 수준 지정	케이 V	36
초등학교의 단계 수		03
2차 전압	V	400/230
공차 시 M측 전압 조정 범위	%	±2.5
커플 링		Yzn11
단락 전압	%	4 - 4.5
단일 로드에 적합한 중립 크기	%	100
최대 진공 손실	W	230 – 460
Maxi 부하로 인한 손실	W	1450 - 2350
최대 정상 상태 오일 온도	도	55
정상 상태에서 권선의 최대 온도	도	60
권선 재료		전해구리
최대 소음 수준	DB	52
50Hz 산업용 주파수 유지, 1분	케이 V	50 - 70
충격파 저항(1.2/50마이크로)	케이 V	125 - 170
냉각		오난
명찰		01
접지 연결		01
치수 높이/너비/깊이	mm x mm x mm	1200 X 1050 X 710
오일을 포함한 변압기의 총 질량	킬로그램	400
오일 덩어리	킬로그램	90
페인트
		열대성 및 녹슬지 않는
		레이어
		접합재
		색상

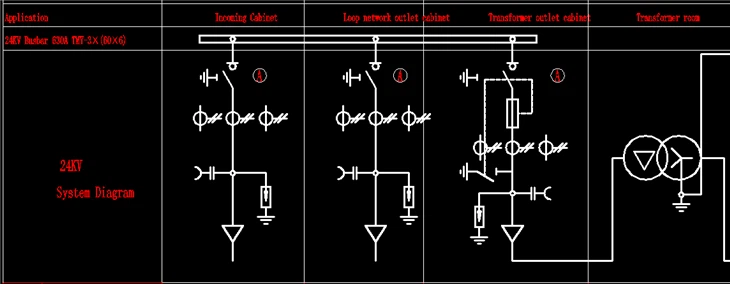

		계획 및 기술 다이어그램이 제공됩니다.
