액체 침지 변압기
S9-M, S10-M, S11-M 22kv 시리즈 완전 밀봉형 오일-침수 배전 변압기의 성능은 IEC 표준을 충족합니다. 코어 와이어는 완전히 노출된 비관통 구조의 고품질 냉간 압연 실리콘 웨이퍼로 만들어졌으며 코일은 고품질 무산소 구리로 만들어졌습니다....
설명
액체 침지 변압기
S9-M, S10-M, S11-M 22kv 시리즈 완전 밀봉형 오일-침수 배전 변압기의 성능은 IEC 표준을 충족합니다. 코어 와이어는 완전히 노출된 비관통 구조의 고품질 냉간 압연-실리콘 웨이퍼로 만들어졌으며, 코일은 고품질 무산소 구리로 만들어졌습니다.
3-상 액체 침지 변압기
S13 시리즈 유침형 변압기는 국가 표준 GB1094-2013 전력 변압기 및 GB/T6451-2015 3상 유침형 전력 변압기의 기술 매개변수 및 요구 사항을 준수하며 국가 도시 및 농촌 전력망 건설을 위한 주요 장비 제품으로 권장됩니다. 그리고 국가 경제 무역위원회에 의해 개혁되었습니다.
1, 유침 변압기란 무엇입니까?
오일 침지 변압기라고도 알려진 오일 침지 변압기는 오일 냉각을 사용하여 변압기의 온도를 낮추는 변압기 장치입니다. 건식 변압기와 달리 유침 변압기의 본체는 절연유가 채워진 용접된 강철 오일 탱크에 설치됩니다. 유침식 변압기가 작동 중일 때 코일과 철심의 열은 먼저 절연유로 변환된 다음 냉각 매체로 변환됩니다. 용량에 따라 침지형 자유 냉각 변압기와 침지 강제 공냉식 변압기로 나눌 수 있습니다.
2, 침지 변압기의 구조 및 작동 원리
침지형 변압기는 변압기와 구조적으로 유사하며, 철심의 절연 형태에 따라 분류되는 변압기의 한 종류입니다. 따라서, 내부 장비의 히트맵을 줄일 수 있는 오일 침지 코일의 특징을 인식할 수 있습니다.

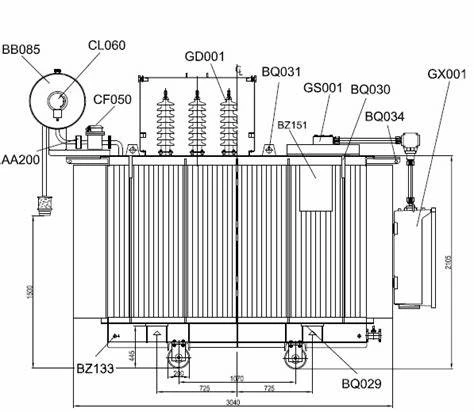

유침형의 기본 구성요소는 자기 코어, 권선 및 부싱으로 구성됩니다. 자기 코어는 자속의 경로를 제공합니다. 권선은 철심 주위에 감겨 있고 판지 장벽과 차폐층으로 절연된 도체 코일로 구성된 자기장을 생성합니다. 권선 절연층의 두께는 전압이 증가함에 따라 증가합니다. 부싱은 변압기 권선을 변전소에 연결합니다.
오일형 변압기는 배전이나 변전소에 사용됩니다. 코어와 코일은 오일에 잠겨있어 냉각 및 절연이 가능합니다. 오일은 대류를 통해 코일의 파이프와 코일 및 철심 구성 요소 주변을 순환합니다. 오일은 낮은 정격 값에서는 연료 탱크에 의해 외부적으로 냉각되고, 높은 정격 값에서는 공랭식 라디에이터에 의해 외부 냉각됩니다.
3, 유침 변압기의 종류
유침 변압기에는 단상 변압기와 3상 변압기-라는 두 가지 주요 유형이 있습니다.
A. 단상 유침 변압기
B. 3상-유침 변압기
4, 유침 변압기 사용 목적
오일형 변압기는 실외 사용을 위해 접지, 베이스 또는 기둥에 설치할 수 있습니다. 송배전 네트워크, 재생 에너지 발전, 소규모 산업 등 다양한 애플리케이션에서 효율적인 성능을 제공합니다.
오일 변압기는 용량이 커서 전기를 많이 절약하고 에너지 손실을 최소화하며 에너지를 절약하고 사용자 비용을 절감합니다. 뿐만 아니라 기계 내부의 오일은 내부 와이어 코어를 냉각시켜 변압기 장비의 내구성과 전기적 성능을 향상시킬 수도 있습니다.
5, 유침형 변압기 사용 시 주의사항-
1. 침지형 변압기는 작동에 오일을 사용하므로 오일의 품질은 변압기의 수명과 안전성에 큰 영향을 미칩니다.
2. 사용 중에는 기계의 정상적이고 안전한 작동을 보장하기 위해 변압기 시스템을 정기적으로 검사하고 유지 관리해야 합니다. 그렇지 않으면 문제가 발생할 위험이 높고 극도의 위험이 있습니다.
3. 석유에서 발생하는 폐기물은 환경을 오염시키고 주변 사람들의 삶에 영향을 미치기 쉽습니다. 따라서 폐기물을 점진적으로 처리하는 것도 중요합니다.
견적 타설 : Transfo H61 20KV 160kVA B2
H61 변압기 15(20)kV 160kVA B2
권선 구리 전력 P=160KVA에 MV 및 LV 권선이 있는 3상 MV/LV 배전 변압기
- 규정 준수: NFC 52 100 - 52 112 및 52 113 표준 또는 실질적으로 이에 준하는 표준
- 자연 냉각: ONAN
- MV 전압 조정: 스위치를 꺼서 5개 위치에서 +/- 5%
- 유형: H61 기둥에
- 정격 출력: 160KVA
- 1차 정격 전압: 20,000V ± 5%
- 2차 전압: 위상 간 오프-부하 410V / 위상과 중성 간 240V
- 주파수: 50Hz
- 단락-회로 전압: 4%
- 없음-300W 이하의 부하 손실
- 부하 손실이 2000W 이하
- 커플링: 출력 중립이 있는 Dyn11
- MV 및 LV 교차점: 도자기 소재

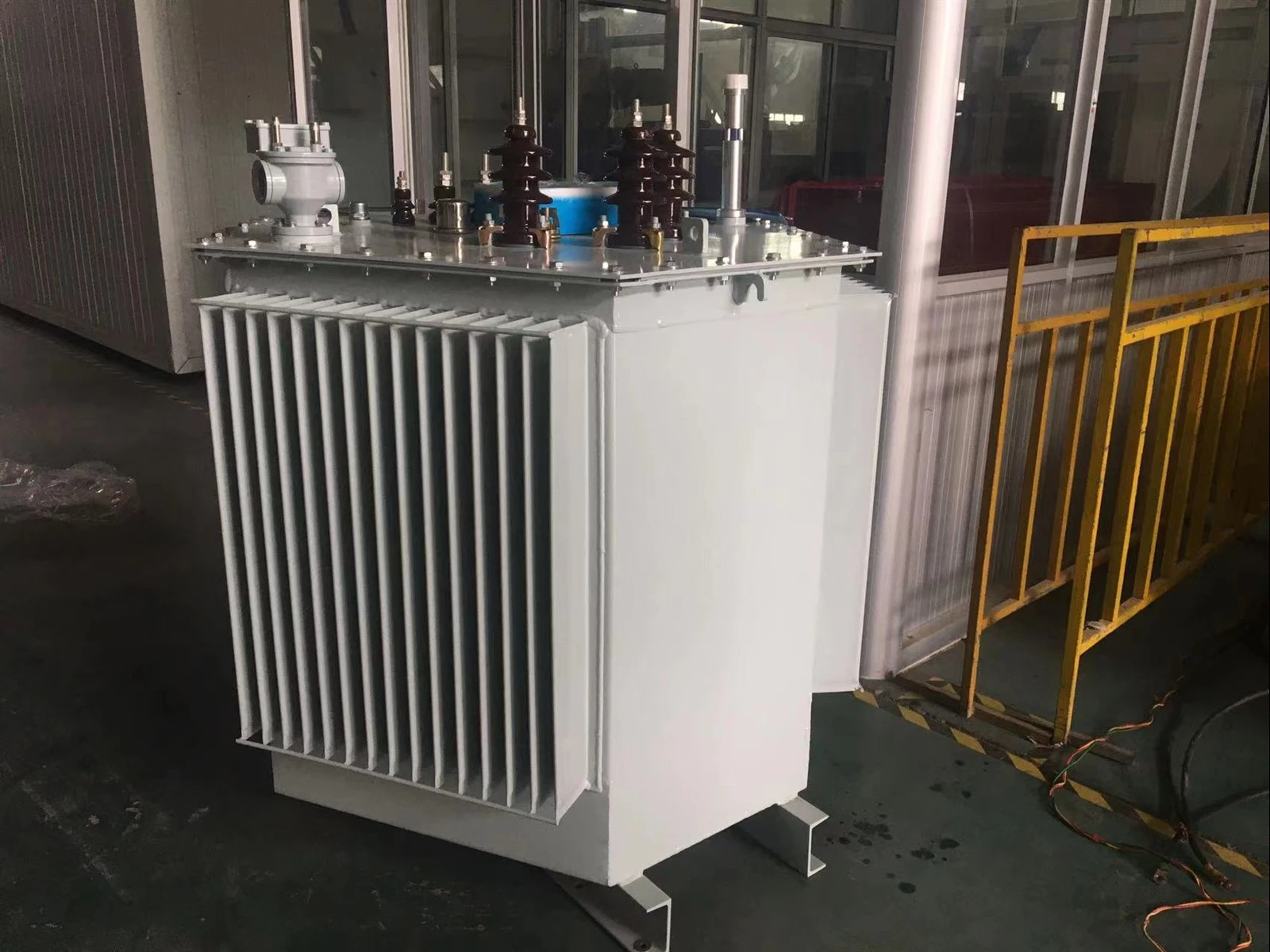

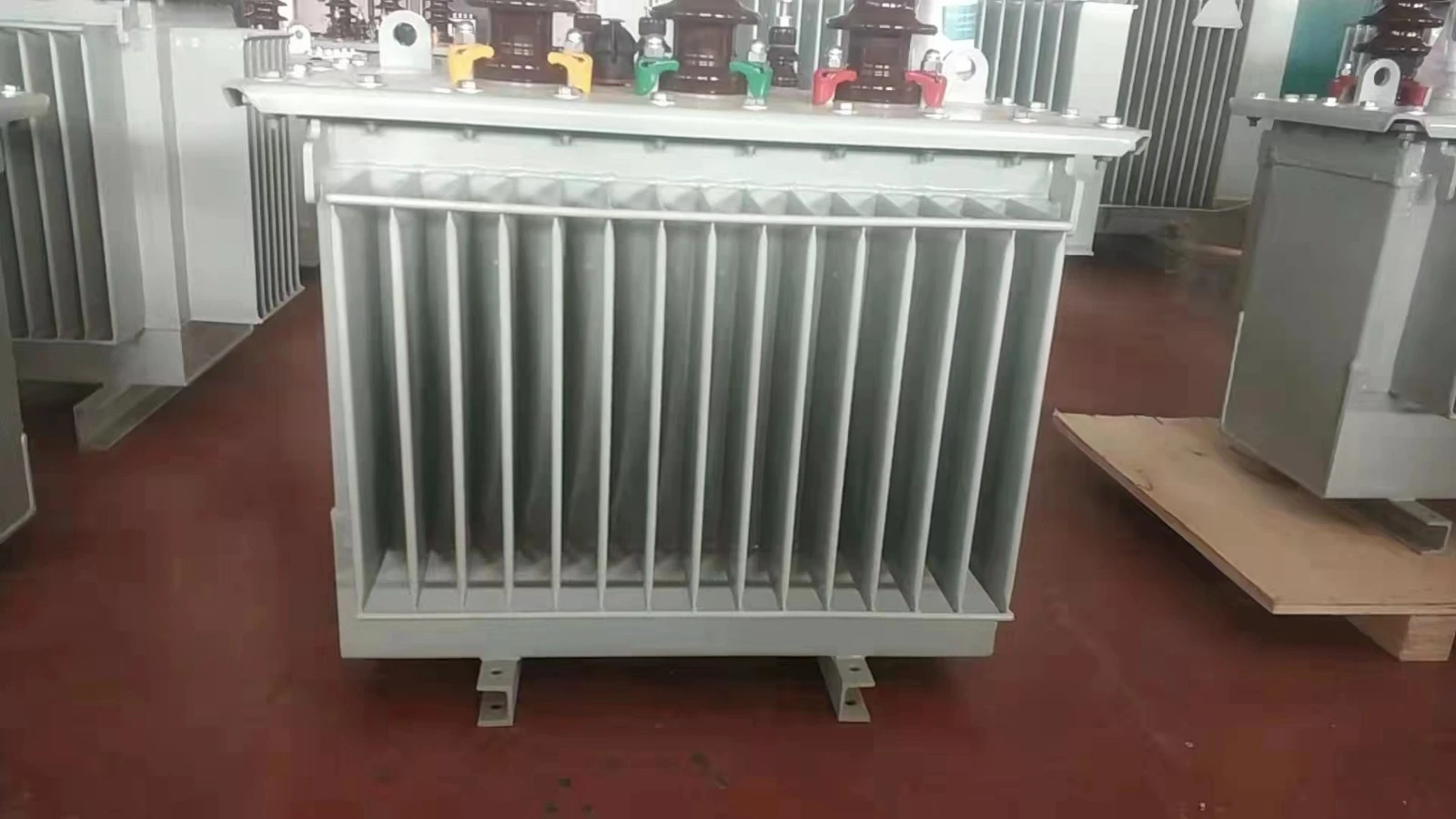

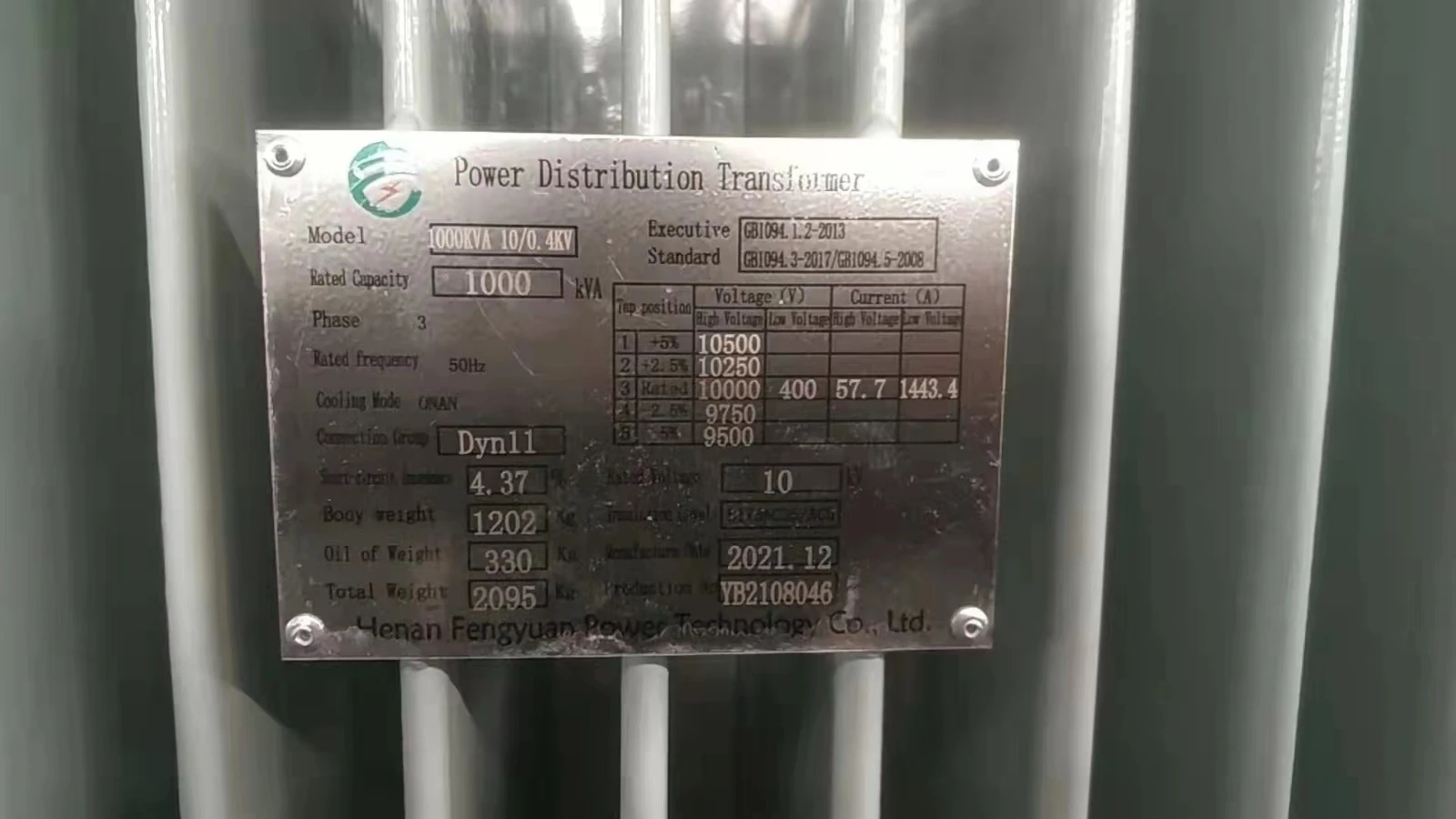

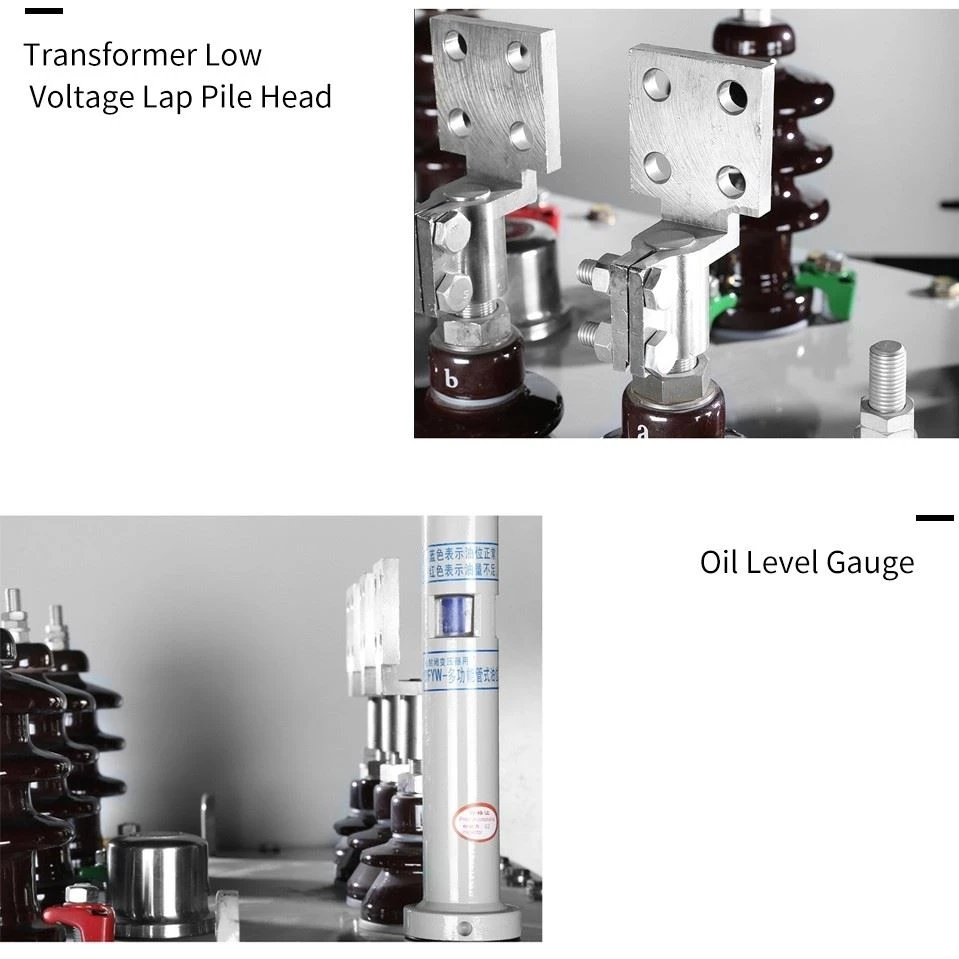

제품 사진
아니요 | 목 | 단위 | 기술적인 매개변수 | ||
1 | 정격전압 | KV | 12 | ||
2 | 정격 단기-지속시간 상용주파 내전압 | 42/48(간기, 지반/파괴) | |||
3 | 정격 번개 전류 내전압 | 42/48(간기, 지반/파괴) | |||
4 | 정격주파수 | 헤르츠 | 50 | ||
5 | 정격전류 | A | 630 1250 | 630 1250 1600 2000 2500 3150 | 630 1250 1600 2000 2500 3150 |
6 | 정격 단락-차단 전류 | 카 | 20/25 | 31.5 | 40 |
7 | 정격 단시간-내전압 | 20/25 | 31.5 | 40 | |
8 | 정격 단락 기간 | S | 4 | ||
9 | 정격 피크 내전류 | 카 | 50/63 | 80 | 100 |
10 | 정격 단락 폐쇄 전류 | 50/63 | 80 | 100 | |
11 | 2차회로 상용주파 내전압(1min) | 2000 | |||
12 | 정격 단일/백투백 커패시터 그룹 차단 전류 | A | 630/400(40kA:800/400) | ||
13 | 정격 커패시터 뱅크 폐쇄 전류 | 12.5(주파수는 다음보다 크지 않음) | |||
14 | 기계적 수명 | 카 | 20000 | ||
15 | 정격전류 차단시간(전기적 수명) | 20000 | |||
16 | 정격 단락 전류 차단 시간 | 타임스 | 50(40KA 30 이하) | ||
17 | 동적 및 정적 접촉으로 마모 누적 두께 허용 | mm | 3 | ||
18 | 에너지 저장 시간 | s | 10 이하 | ||
19 | 접촉 개방 거리 | mm | 11±1 | ||
20 | 초과 이동 | 3.5±0.5 | |||
21 | 연락 종료 반송 시간 | ms | 2 이하(40KA 3 이하) | ||
22 | 3상-분할/폐쇄 기간 | 2보다 작거나 같음 | |||
23 | 평균 열림 속도(접점이 -8mm로 분리됨) | m/s | 1.2±0.2 | ||
24 | 주요 전도성 루프 저항 | 0.6±0.2 | |||
25 | 주요 전도성 루프 저항 | μΩ | 50(630A) 이하 45(1250A) 이하 40 이하 (1600,2000A) 35 이하 (2500A 이상) | ||
26 | 정격 작동 순서 | 0-0.3초-Co-180s-Co | |||
공장 워크샵
포장 및 배송
전시회
FAQ:
1. 견적 전에 기술 매개변수를 제공해야 합니다.
A. 정격 용량(예: 100kva, 630kva, 1250kva 등)
B. 전압(예: 10KV가 0.4KV로 강압)
C. 변압기 유형(유-침수형 변압기 또는 건식-형 변압기)
D. 권선 재료(구리 또는 알루미늄)
2. OEM 서비스를 제공합니까?
예, 고객의 디자인과 로고를 제공할 수 있습니다.
3. 최소 주문 수량은 얼마입니까?
최소 주문 수량은 1세트입니다.
4. 배달 시간은 언제입니까?
배송기간은 보통 결제 후 25일 이내입니다.
5. 선적항은 무엇입니까?
칭다오, 상하이, 연운항이 있습니다.
6. 귀사를 어떻게 방문합니까?
저희 공장은 중국 허난성에 위치하고 있습니다.
이 제품은 일반적으로 맞춤형입니다.
우리는 제조업체이며 고객 요구에 따라 솔루션을 설계하고 제공할 수 있는 전문 기술 부서를 보유하고 있습니다.
설계 도면을 얻으려면 영업 담당자에게 문의하십시오.
참고할 수 있는 고객 사례는 다음과 같습니다.
러시아 고객
데이터 시트 N 등급 1-A: 변압기 H61 20kV/400V(100kVA)
명칭 | 단위 | 특정 데이터 | 후보자 데이터 |
만드는 사람 | 표시할 것 | ||
참조 표준 | IEC 60076 | ||
유형 | 단계 | ||
큰 통 | 밀폐형 | ||
실행 | 열대성 | ||
유전체 | PCB{0}}무오일 | ||
설치 | 극에 | ||
작동 주변 온도 | 도 | 45 | |
정격주파수 | 헤르츠 | 50 | |
정격 출력 | 크바 | 100 | |
정격 1차 전압 | Kv | 20 | |
초등학교에 격리 수준 지정 | Kv | 24 | |
초등학교의 단계 수 | 03 | ||
2차 전압 | V | 400/230 | |
공차 시 M측 전압 조정 범위 | % | ±2.5 | |
연결 | DYn11 | ||
단락 전압 | % | 4 – 4.5 | |
단일 로드에 적합한 중립 크기 | % | 100 | |
최대 진공 손실 | W | 230 - 460 | |
Maxi 부하로 인한 손실 | W | 1450 - 2350 | |
최대 정상-상태 오일 온도 | 도 | 55 | |
정상 상태에서 권선의 최대 온도 | 도 | 60 | |
권선 재료 | 전해동 | ||
최대 소음 수준 | DB | 52 | |
50Hz 산업용 주파수 유지, 1분 | Kv | 50 – 70 | |
충격파 저항(1.2/50마이크로) | Kv | 125 - 170 | |
냉각 | 오난 | ||
명찰 | 01 | ||
접지 연결 | 01 | ||
치수 높이/너비/깊이 | mm x mm x mm | 1200 X 1270 X 820 | |
오일을 포함한 변압기의 총 질량 | kg | 700 | |
오일 덩어리 | kg | 160 | |
페인트 | |||
§ 열대성 및 방청- | |||
숫자 | § 레이어 | ||
§ 바인더 | |||
§ 색상 | |||
계획 및 기술 다이어그램이 제공됩니다. | |||
자세한 내용이 필요하면 언제든지 문의하세요.
