33KV 전기 주 배전 배전반

구조 설명 개폐 장치는 상자 형 금속으로 둘러싸인 고정 구조이며 칸막이는 여러 연결 조각으로 조립 된 profiesand G 프로파일로 구성됩니다. 부스 바 구획 .CB 구획, 계량 구획 및 케이블 구획과 같은 4 개의 구획으로 나뉩니다. 부품 가공은 CNC 가공 센터에서 제공되는 CNC 펀칭기, CNC 벤딩 머신 및 정교한 기계로 이루어지며, 형태, 위치 및 치수의 높은 정밀도, 빠르고 정확한 제작, 고객의 다양한 요구를 충족시킬 수 있는 다양한 옵션 조합이 가능합니다. .

문의 보내기

설명

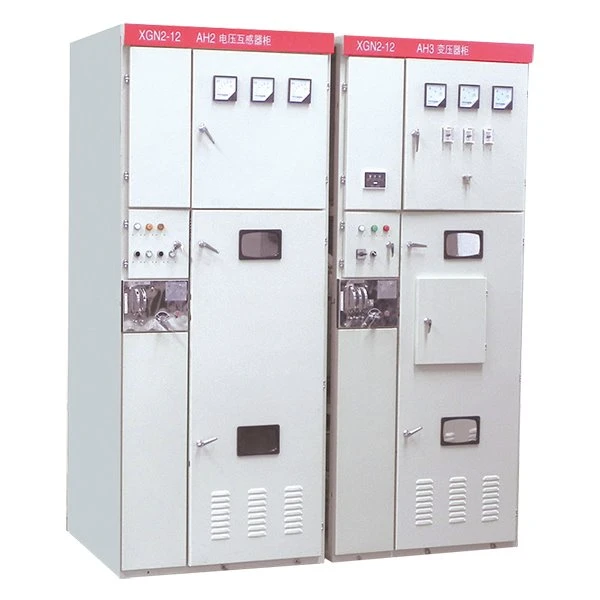

XGN-12 (2)

XGN-12 (3)

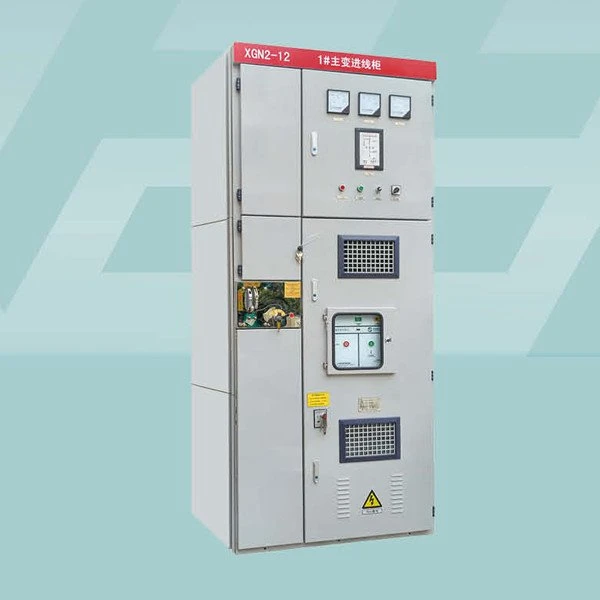

XGN-12

XGN15-12 (2)

XGN15-12

XGN66-12 (2)

주요 특징

1. 큐비클은 조립된 구조, 용접 없음, 높은 기계적 강도 및 예술적 외관입니다.
2. 후면 상단 부분은 GN{1}} 회전식 차단 스위치용이고 하단 부분은 GN19-12C 차단 스위치용입니다. 절차에 따라 작동되는 기계적 인터록 장치는 작업 개인 및 장비에 안정적인 안전 보호를 제공할 수 있습니다.
3. 채택된 메인 스위치는 모노블록 유형, ZN63-12(VS1-12) 및 VD4-12와 같은 옵션입니다.
4.메인 스위치 간의 인터록은 강제 기계적 잠금 방식을 채택
, 단로기와 큐비클 도어는 '5-프루프' 인터록 기능을 충족하며 링 본체와 임의의 조합을 즐길 수 있습니다.

아니.	안건	단위	기술 데이터
1	정격 전압	케이 V	3.6, 7.2, 12
2	정격 전류	A	630 1000	1250 2000	2500 3150
3	정격 단락 차단 전류	카	20	31.5	40
4	정격 단시간 내전류	카	20	31.5	40
5	정격 피크 내전류	카	50	80	100
6	전류를 만드는 정격 단락	카	50	80	100
7	단락의 정격 지속 시간	s		4
8	보호 등급		IP2X
9	버스 시스템		단일 버스, 우회가 있는 단일 버스, 이중 버스
10	작동 방법		전자기, 스프링 저장 에너지
11	외형 치수	mm	950^1000x2300(1250A 이하) 1000x1000x2300(1250A 이상)
