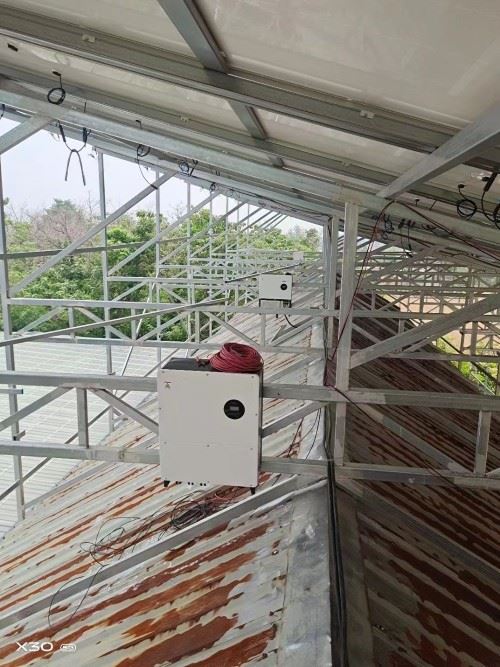

인버터 5kW 태양광 인버터 하이브리드 그리드 시스템 앞의 400V 하이브리드 분할 위상 인버터

인버터 5kW 태양광 인버터 하이브리드 그리드 시스템 앞의 400V 하이브리드 분할 위상 인버터

태양광 인버터(PV 인버터 또는 태양광 인버터)는 태양광(PV) 태양광 패널에서 생성된 가변 DC 전압을 상용 송전 시스템에 피드백하거나 독립형 전력망에 사용할 수 있는 주 주파수 AC 인버터로 변환할 수 있습니다. 태양광 인버터는 태양광 어레이 시스템의 중요한 시스템 균형(BOS) 중 하나이며 일반 AC 전원 장비와 함께 사용할 수 있습니다. 태양광 인버터에는 최대 전력 지점 추적 및 단독 운전 보호와 같은 태양광 어레이와 함께 특수 기능이 있습니다.

문의 보내기

설명

제품 설명

1. 태양광 인버터 소개

태양광 인버터는 태양광 패널에서 생성된 직류(DC) 전류를 교류(AC)로 변환하는 장치입니다. 태양광 발전소를 건설하고 운영하는 과정에서 전기설비의 인버터는 매우 중요한 역할을 합니다. 태양광 발전 시스템 기술과 마찬가지로 운영 효율성과 변환 전력을 지속적으로 향상시키고, 태양광 모듈 및 기타 발전 장비와 결합하여 가장 효율적인 태양광 시스템을 구성합니다.

일반적으로 직류 전기에너지를 교류 전기에너지로 변환하는 과정을 인버터, 인버터 기능을 완성하는 회로를 인버터 회로, 인버터 과정을 구현하는 장치를 인버터 장비 또는 인버터라고 한다.

전력 조정기라고도 알려진 인버터는 태양광 발전 시스템에서의 용도에 따라 독립 전원 공급 장치와 그리드 연결형의 두 가지 유형으로 나눌 수 있습니다. 인버터의 종류는 다양하므로 모델과 용량을 선택할 때 특히 주의해야 합니다. 특히 태양광 발전 시스템에서 태양광 인버터의 효율은 태양전지의 용량과 배터리 용량을 결정하는 중요한 요소이다.

2. 태양광 인버터의 작동 원리

1) DC 입력: 태양광 인버터의 DC 입력은 태양광 패널에서 생성된 직류 전류입니다. 이러한 태양광 패널은 일반적으로 각각 특정 전압과 전류를 생성하는 여러 개의 태양전지로 구성됩니다.

2) 최대 전력점 추적(MPPT): 태양광 인버터에는 태양광 패널의 출력 전압 및 전류를 실시간으로 모니터링하고 동작점을 조정하는 데 사용되는 최대 전력점 추적(MPPT) 컨트롤러가 장착되어 있습니다. 최대 전력 출력을 얻으려면.

3) 부스트 회로: 태양광 패널의 직류 전류가 MPPT 컨트롤러를 통과한 후 부스트 회로로 들어갑니다. 승압 회로는 태양광 인버터 내부 회로의 요구 사항을 충족하도록 전압과 전류를 조정합니다.

4) 인버터 : 승압회로를 통과한 직류전류가 인버터로 유입된다. 인버터는 AC 스위칭 장치(보통 MOSFET 또는 IGBT)를 사용하여 직류를 표준화된 교류로 변환합니다. 동시에 인버터는 전력망의 요구 사항에 따라 위상, 주파수 및 전압도 조정합니다.

5) 네트워크 연결: 인버터에서 출력되는 AC 전원을 전력망에 연결하여 가정용, 산업용 또는 상업용으로 전기를 공급할 수 있습니다. 인버터는 출력이 그리드와 동기화되고 그리드의 전압, 주파수 및 전력 요구 사항을 충족하는지 확인합니다.

6) 제어 및 보호: 태양광 인버터에는 온도 모니터링, 단락 보호, 과부하 보호 등과 같은 다양한 제어 및 보호 기능도 장착되어 있습니다. 이러한 기능은 태양광 인버터의 안전한 작동을 보장하고 신뢰성과 안정성을 향상시키는 데 중점을 둡니다. 시스템의.

전체적으로 인버터는 직접 AC로 변환하는 기능뿐만 아니라 태양전지의 성능을 극대화하고 시스템 고장을 보호하는 기능도 갖고 있다. 정리하면 자동 운전 및 정지 기능, 최대 전력 추적 제어 기능, 분리 운전 방지 기능(계통 연결 시스템용), 자동 전압 조정 기능(계통 연결 시스템용), DC 감지 기능(계통 연결 시스템용), DC 접지 감지 기능(그리드 연결 시스템용).

명세서

제품

단상 온 그리드 인버터

삼상 온 그리드 인버터

단상 하이브리드 인버터

삼상 하이브리드 인버터

배터리 팩 및 솔루션(HV)

배터리 팩 및 솔루션(LV)

올인원 에너지 저장 시스템

명세서

모델	로순-8K-SG04LP3	러브선-10K-SG04LP3	러브선-12K-SG04LP3
배터리 입력 데이터
배터리 유형	납산 또는 리튬 이온
배터리 전압 범위(V)	40-60V
최대. 충전 전류(A)	190A	210A	240A
최대. 방전 전류(A)	190A	210A	240A
충전 곡선	3단계 / 이퀄라이제이션
외부 온도 센서	선택 과목
리튬이온 배터리 충전 전략	BMS에 대한 자기적응
PV 스트링 입력 데이터
최대. DC 입력 전력(W)	10400W	13000W	15600W
PV 입력 전압(V)	550V(150V~800V)
MPPT 범위(V)	200V-650V
시동 전압(V)	160 V
PV 입력 전류(A)	13A 더하기 13A	26A + 13A	26A + 13A
MPPT 추적기 수	2
MPPT 추적기당 문자열 수	1 더하기 1	2 더하기 1	2 더하기 1
AC 출력 데이터
정격 AC 출력 및 UPS 전력(W)	8000W	10000W	12000W
최대. AC 출력 전력(W)	8800W	11000W	13200W
최고 전력(오프 그리드)	정격전력의 2배, 10S
AC 출력 정격 전류(A)	12A	15A	18A
최대. AC 전류(A)	18A	23A	27A
최대. 연속 AC 패스스루(A)	50A
출력 주파수 및 전압	50/60HZ; 230/400Vac(3상)
그리드 유형	세 단계
전류 고조파 왜곡	THD<3% (Linear load<1.5%)
능률
최대. 능률	97.60퍼센트
유로 효율성	97.00퍼센트
MPPT 효율성	99.90퍼센트
보호
PV 입력 번개 보호	통합
단독 운전 방지 보호	통합
PV 스트링 입력 역극성 보호	통합
절연 저항 감지	통합
잔류 전류 모니터링 장치	통합
출력 과전류 보호	통합
출력 단락 보호	통합
출력 과전압 보호	통합
서지 보호	DC 유형 II/AC 유형 II
인증 및 표준
그리드 규제	IEC61727, IEC62116, IEC60068, IEC61683, NRS 097-2-1
안전 EMC / 표준	IEC62109-1/-2, IEC61000-6-1, IEC61000-6-3, IEC61000-3-11,1EC61000-3-12
일반 데이터
작동 온도 범위(도)	-25~60°C, >45도 경감
냉각	스마트 냉각
소음(dB)	<30 dB
BMS와의 통신	RS485; 할 수 있다
체중(kg)	36.8
크기(mm)	422Wx658Hx281D
보호 등급	IP65
설치 스타일	벽걸이형
보증	5 년

특징

1. 순수 사인파 인버터
2. 배터리 없이 인버터 작동
3. MPPT 태양광 컨트롤러 내장
4. LCD 설정을 통해 가전제품 및 개인용 컴퓨터의 입력 전압 범위를 구성할 수 있습니다.
5. LCD 설정을 통해 애플리케이션에 따라 배터리 충전 전류 구성 가능
6. LCD 설정을 통해 구성 가능한 AC/태양광 충전기 우선 순위
7. 주전원 전압 또는 발전기 전원과 호환 가능
8.AC가 복구되는 동안 자동 재시작
9. 과부하/과열/단락 보호
10. 최적화된 배터리 성능을 위한 스마트 배터리 충전기 설계
11. 콜드 스타트 기능
