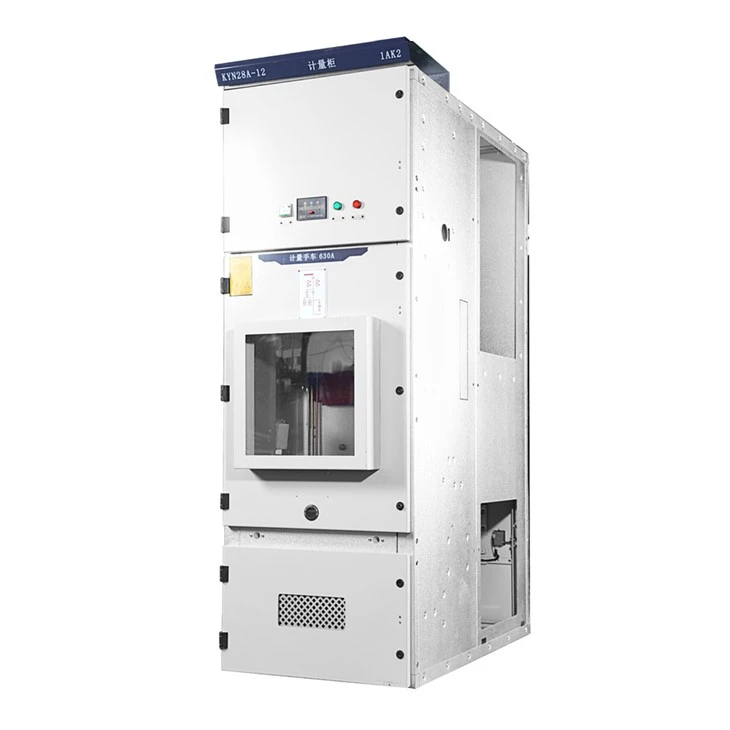

10.5KV 125KA KYN28A 안전 MV 배전반

10.5KV 125KA KYN28A 안전 MV 배전반

KYN 시리즈 금속 클래드 탈착식 밀폐형 스위치 캐비닛(줄여서 스위치 캐비닛이라고 함). 그것은 수전을 위해 적용 가능합니다

3.6-12Kv 삼상 AC 50Hz 단일 버스 바 및 단일 버스 바 분할 시스템의 분배. 다음과 같은 기능을 가지고 있습니다.

회로를 제어, 보호 및 모니터링합니다.

1, 고전압 배전반 본체 재질

1. 냉간 압연 강판 또는 앵글 강(용접 캐비닛에 사용);

2. 알루미늄 아연 도금 강판 또는 아연 도금 강판(캐비넷 조립용)

3. 스테인리스 강판(비자성)

4. 알루미늄 플레이트(무자성)

2, 고전압 배전반의 기능 단위:

1. 메인 모선실(일반적으로 "핀" 또는 "1"의 두 가지 구조로 배열됨)

2. 차단기실

3. 케이블 룸

4. 중계실 및 계기실

5. 내각 상단 소형 모선실

6. 보조 터미널 컴파트먼트

3, 개폐기의 기능

배전반에는 오버헤드 인입선 및 인출선, 케이블 인입선 및 인출선, 버스바 연결과 같은 기능이 있습니다.

4, 배전반의 구성

배전반은 캐비닛 본체와 회로 차단기의 두 부분으로 구성된 GB3906-1991 "3-35 kV AC Metal Enclosed Switchgear" 표준의 관련 요구 사항을 충족해야 합니다. 캐비닛 본체는 쉘, 전기 부품(절연 부품 포함), 각종 메커니즘, 보조 단자 및 배선으로 구성됩니다.

고압수배전반 5대 예방대책

1. 고전압 개폐 장치 내부의 진공 회로 차단기가 테스트 위치에서 닫힌 후 자동차 회로 차단기가 작동 위치에 들어갈 수 없습니다. (로드 클로징 방지)

2. 고압 개폐 장치 내부의 접지 스위치가 닫힘 위치에 있으면 자동차 회로 차단기를 닫을 수 없습니다. (접지선으로 닫힘 방지)

3. 고압 개폐기 내부의 진공 회로 차단기가 닫히면 패널과 캐비닛의 후면 도어가 접지 나이프의 기계 장치로 잠깁니다. (실수로 라이브 구획에 들어가는 것을 방지하기 위해)

4. 고전압 개폐 장치 내부의 진공 회로 차단기는 작동 중에 닫히고 접지 스위치를 작동시킬 수 없습니다. (접지선의 활선 걸림 방지)

5. 고전압 개폐 장치 내부의 진공 회로 차단기는 작동 및 닫힐 때 트롤리 회로 차단기의 작동 위치를 벗어날 수 없습니다. (부하된 나이프 브레이크를 방지하기 위해)

주요 기술 매개변수
정격 전압	.....................................	케이 V	3.6,7.2,12
정격 주파수	.....................................	Hz	50
회로 차단기의 정격 전류	.....................................	A	630/4000
배전반의 정격 전류	.....................................	A	630/4000
정격 단시간 내전류(4S)	.....................................	kA	20,25,31.5,40
정격 피크 내전류(피크)	.....................................	kA	50,63,80,100
정격 단락 차단 전류	.....................................	kA	20,25,31.5,40
정격 절연 레벨 1min 전원 주파수 내전압	극 대 극, 극 대 접지	케이 V	24,32,42
	열려 있는 연락처 사이	케이 V	24,32,48
뇌임펄스 내전압(피크)	극 대 극, 극 대 접지	케이 V	40,60,75
	열려 있는 연락처 사이	케이 V	46,70,85
쉘은 IP4X이며 컴파트먼트 도어 및 회로 차단기 챔버 도어가 열리면 IP2X입니다.

특징

1: 개인의 안전을 보장하는 엄격한 보호 단계

2: 케이블실은 최대 9개의 단일 코어 케이블을 설치할 수 있습니다.

3: 손수레의 작동 및 테스트 위치가 설정되고 두 위치 모두 안전하고 신뢰할 수 있는 위치 지정 장치 및 표시 장치가 장착됩니다.

4: 인클로저는 알루미늄 및 아연 도금 강판으로 완전히 조립되며 공작 기계로 기계 가공 및 구부린 다음 볼트로 고정됩니다.

5: 기계적 강도가 높고 깔끔함과 아름다움이 보장됩니다.

6: 배전반 문은 플라스틱으로 살포되고, 또한 충격 저항과 부식 보호의 강한 수용량이 있습니다.

7: 1차 스위치는 ABB의 VD4 진공 차단기 및 C3 시리즈 고정형 로드 스위치와 함께 제공될 수 있으며, 다양한 국내 진공 차단기(예: VS1, VH1, VK, ZN28)도 동일한 외국 제품 대신 제공될 수 있습니다. 제품.

8: 정문에는 실내 구성품의 동작 상태를 확인할 수 있는 관찰창이 설치되어 있습니다.

서비스 조건

◎ 대기 온도: -15도 ~ 플러스 40도 ;

◎ 상대 습도: 일일 평균 95%, 일일 평균 수증기압 < 2.2kPa;

◎ 월 평균 «90% , 월 평균 수증기압 < 1.8kPa;

© 고도: ^1000m;

◎ 진도 : Ms8 이하.

◎ 주변 공기는 부식성 또는 인화성 가스 또는 증기의 오염이 없어야 합니다.

◎ 명백한 진동 없음;

제품 사진

공장 작업장

자격증

전시회

포장 및 배송

자주하는 질문

Q3: 배달 시간은 무엇입니까? 우리가 정말로 필요하기 때문에 급히?

A: 견본 순서를 보내기를 위한 3~7days. .정규 주문의 경우 15일, 우리는 결코 우리의 말을 먹지 않을 것입니다.

Q4: 제품의 보증 기간은 어떻게 됩니까?

A: 1년 보증.

Q5 : OEM/ODM이 가능한가요?

A: 예, 그렇습니다! 우리의 제품은 사용자 정의할 수 있습니다. 우리는 디자인 및 엔지니어 팀을 보유하고 있으며 고객의 도면 또는 요구 사항에 따라 제품을 사용자 정의할 수 있습니다.

Q6: 당신은 제조자 또는 무역 회사입니까?
A: 우리는 공장입니다, 20년의 제조 경험을 가진 100% 직업적인 제조자로, 우리는 고객 요구에 따라 제품을 생성할 수 있고 또한 제품의 질을 100% 통제할 수 있었습니다.

Q7 : 가격 협상이 가능한가요?

A: 예, 가격은 협상 가능합니다. 그것은 당신의 양 또는 포장에 따라 바뀔 수 있습니다

Q8 : 검사는 어떻습니까?

A: 우리는 원료에서 완제품에 온도 상승 시험, 소금 살포 시험 지휘자 유형 시험, 기계적인 수명 시험을 포함하는 전체적인 검사 체계가 있습니다.

Q9: 지불 조건은 무엇입니까?

A: TT, Paypal, 서부 동맹, Alibaba 무역 보증 및 L/C는 수락가능합니다. 미리 30% T/T, 선적하기 전에 70% 균형.

Q10 : 회사에서 제공하는 서비스는 무엇입니까?

A: 우리는 다른 고객 요구에 도착하기 위하여 형을 디자인하고 개발할 수 있는 직업적인 엔지니어 팀이 있습니다.

우리는 또한 사전 판매에서 판매 후까지 좋은 서비스를 제공하는 영업 팀이 있습니다.

이 제품은 일반적으로 사용자 정의됩니다.
우리는 제조업체이며 고객의 요구에 따라 솔루션을 설계하고 제공할 수 있는 전문 기술 부서를 보유하고 있습니다.
설계 도면을 얻으려면 영업 담당자에게 문의하십시오.

참조용 고객 사례는 다음과 같습니다.


우즈베키스탄 고객

보이선 GPP 건설
에 대한 자재 요청
중간 전압 스위치기어
6 / 20 BGPP-UZLE-D-200-000-0-EL-REQ-10011-E-A1
2. 공급 범위
이 섹션에서 VENDOR의 공급 범위에는 완전한 설계, 엔지니어링,
자재 조달, 가공/제조, 부품 매입, 공장 조립, 공장 검사 및
테스트, 표면 준비 및 도장, 보존, 포장 및 운송, 문서화, 공급 및
지원 서비스(일당 요율), 고압 개폐 장치에 대한 총 성능 보장
데이터 시트, 사양 및 모든 해당 코드 및 표준에 따라.
이 범위에는 안전하고 만족스러운 서비스를 위해 필요한 추가 공급품 및 서비스도 포함됩니다.
중압 배전반의 작동. 이유를 강조하는 그러한 모든 항목의 완전한 세부 사항
포함은 입찰에 제공됩니다
2.1. 항목 및 수량
모든 자료는 첨부/지정된 코드, 표준 및 데이터 시트에 따라 제공되어야 합니다.
이번 자료요청.
안건
아니요.
태그 번호/위치 설명 수량
중간 전압 스위치기어
1 일반 이 섹션에 표시된 매개변수는 모든 MV 스위치기어 및
MV 차단기 큐비클
• 형식 : AIS, 메탈 클래드
• 전압 : 10.5kV
• 주파수 : 50Hz
• 제어전원 : 110V DC
• 보조 전원 : 230V AC
• 부스바 : 절연
• Isc/초. (Ik") : 50kA / 3초, ALFR
• 아이피크(Ip) : 125kA
• 침투 보호: IP42 / IP20(문서의 6.81절에 따름)
BGPP-UZLE-D-200-000-0-EL-SPE-00006)
• 결로방지히터 : 필수.
• 서지 어레스터 : SLD에 따라 모든 피더에 필요
BGPP-UZLE-D-200-512-0-EL-SLD-10101
• 공사 : 철회가능
• 52-MOCa : 필수
• 52-MOCb : 필수
• 서비스 중단 범주: LSC2B
• 뇌임펄스 내전압 : IEC-62271-1의 표-1에 따름
• 전원 주파수 내전압 : IEC-62271-1의 표-1에 따름
• 계량 변류기: 1A 2차, Class=0.5, ISF<5

자세한 내용이 필요하면 언제든지 문의해 주세요.
