11kv 배전반

KYN28A-12 형 실내 개폐 장치는 정격 전압 12kV, 정격 주파수 50Hz의 삼상 AC 단일 버스 및 단일 버스 섹션 시스템용 전원 분배 장비의 완전한 세트입니다.

11kv 배전반

KYN28A-12 형 실내 개폐 장치는 정격 전압 12kV, 정격 주파수 50Hz의 삼상 AC 단일 버스 및 단일 버스 섹션 시스템용 전원 분배 장비의 완전한 세트입니다.

그것은 주로 발전소, 변전소, 산업 및 광업 기업, 민간 건물의 전력 수신 및 전송과 고전압 모터, 커패시터 및 변압기의 모니터링, 제어 및 보호에 사용됩니다.

이 개폐기는 IEC298, GB3906 및 DL\T404 표준의 요구 사항을 충족합니다. ABB'의 VD4 차단기 및 가정용 VS1 진공 차단기를 장착할 수 있습니다.

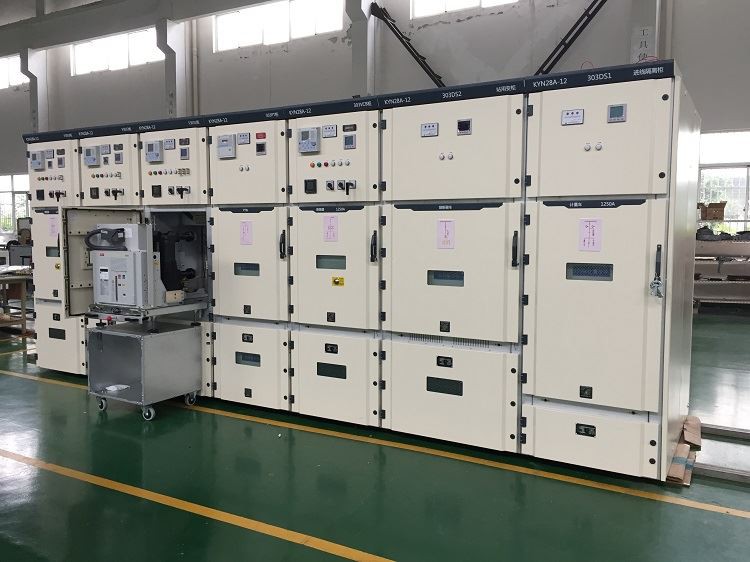

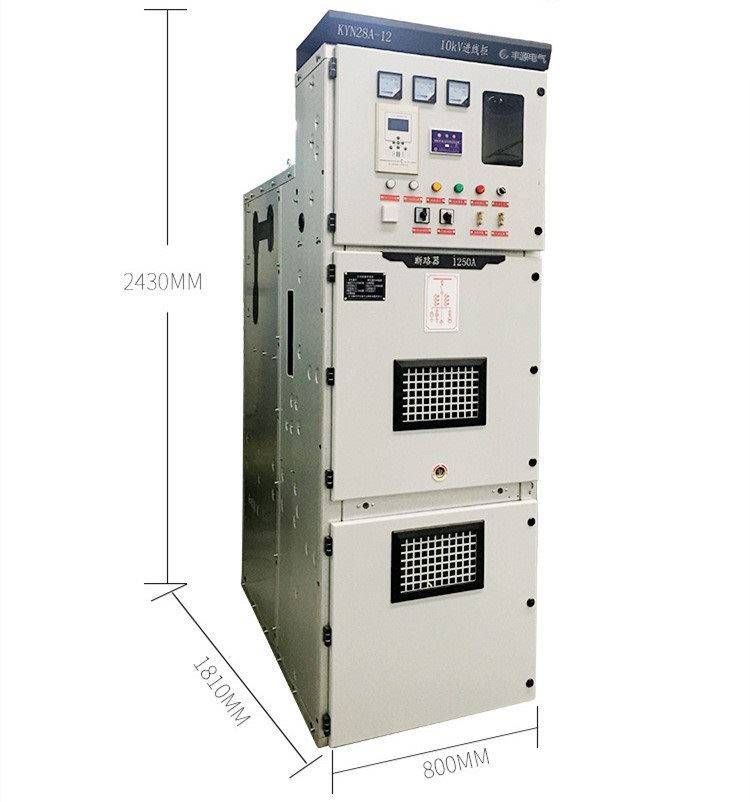

11kv Switchgear Panel Board

11kv Switchgear Panel Board Factory

근무 조건

1. 주변 공기 온도: 최고 온도 +40℃, 최저 온도 -15℃.

2. 상대 습도: 일일 평균 상대 습도: ≤95%. 일일 평균 수증기압은 2.2KPa를 초과하지 않습니다. 월 평균 상대 습도는 ≤90%이고 월 평균 수증기압은 1.8KPa를 초과하지 않습니다.

3. 고도: ≤1000m.

4. 지진 강도: 8단계 이하.

5. 주변 공기가 부식성 또는 가연성 가스, 수증기 등으로 심하게 오염되지 아니할 것.

6. 진동이 심한 곳은 없습니다.

7. GB3906 이외의 정상적인 조건에서 사용하는 경우, 사용자는 회사와 협의하여야 합니다.

주요 기술 매개변수

정격 전압	.....................................	케이 V	3.6、7.2、12
정격 주파수	.....................................	Hz	50
차단기의 정격 전류	.....................................	A	630/4000
개폐기의 정격 전류	.....................................	A	630/4000
정격 단시간 내전류(4S)	.....................................	카	20、25、31.5、40
정격 피크 내전류(피크)	.....................................	카	50、63、80、100
정격 단락 차단 전류	.....................................	카	20、25、31.5、40
정격 절연 레벨 1min 전원 주파수 내전압	극 대 극, 극 대 접지	케이 V	24、32、42
정격 절연 레벨 1min 전원 주파수 내전압	열린 접점 사이	케이 V	24、32、48
낙뢰 충격 내전압(피크)	극 대 극, 극 대 접지	케이 V	40、60、75
낙뢰 충격 내전압(피크)	열린 접점 사이	케이 V	46、70、85
쉘은 IP4X이며, 격실 도어와 차단기 챔버 도어를 열었을 때 IP2X입니다.
