HV XGN66-12 35KV 배전반

HV XGN66-12 35KV 개폐기 보드XGN66-12 유형 고정 폐쇄 개폐기는 당사의 차세대 고전압 전기 장비 세트입니다. 이 제품은 크기가 작고 일반 스위치 캐비닛 부피의 50%에 불과합니다. 회로 차단기는 높은 신뢰성과 우수한 성능을 가지고 있습니다. 잠금 장치는 안정적이고 간단합니다. 스위치 캐비닛은 전기 에너지를 수신 및 분배하기 위한 3.6.7.2.12kV 3상 교류 50Hz 단일 버스바 분할의 실내 전체 세트입니다. 또한 회로를 제어, 보호 및 모니터링하는 기능이 있습니다. 다양한 유형의 발전소, 변전소, 산업 및 광업 기업, 고층 건물 및 기타 장소에서 사용할 수 있습니다. 또한 링 네트워크 캐비닛과 결합하여 스테이션 스위칭에 사용할 수 있습니다.

문의 보내기

설명

HV XGN{0}}KV 배전반

이 제품은 외국 선진 기술을 흡수했습니다. 크기가 작아 일반 스위치 볼륨의 50%에 불과합니다. 캐비닛은 크기가 크고 성능이 좋습니다. "다섯 증거" 연동 메커니즘, 단순 및 기타 장점, 캐비닛은 3.6, 7.12kV 3상 전력 50Hz 단일 버스바는 에너지를 수신 및 분배하기 위한 실내 장치의 전체 세트를 전달합니다. 또한 회로를 제어, 보호 및 모니터링하는 기능이 있습니다. 그것은 고층 건물 및 기타 장소의 다양한 유형의 발전소, 변전소 및 산업 및 광업 기업에서 사용할 수 있습니다. 링 네트워크 캐비닛과 결합하여 열고 닫을 수도 있습니다.

내각

개폐기의 캐비닛 본체는 강판 또는 알루미늄-아연 판으로 만들어지며 CNC 공작 기계로 가공되어 정밀도가 높을 뿐만 아니라 부식 방지 및 산화 저항이 강합니다. 캐비닛의 전체 무게는 다른 장비 캐비닛보다 가볍고 기계적 강도가 높습니다. 가공 및 생산 주기가 짧습니다. , 부품의 다양성이 강하고 고대 토지의 면적이 작아 생산 조직에 편리합니다.

구획

개폐기의 주요 전기 부품에는 독립된 구획이 있습니다. 기능에 따라 칸막이로 손수레실, 부스바실, 케이블실, 중계기실로 구분됩니다. 방은 금속 보호판으로 구분됩니다. 구획 쉘은 모두 독립적으로 접지되며 각 구획의 보호 수준은 IP2X에 도달합니다. 중계실을 제외하고 다른 세 구획에는 자체 압력 방출 채널이 있습니다.

연동장치

메인 스위치, 손수레, 접지 스위치 및 캐비닛 도어 사이의 조인트 핀은 모두 "5가지 방지" 기능을 충족하기 위해 강제적인 기계적 잠금 방법을 채택합니다. 차단기 손수레는 회로 차단기가 개방/테스트 위치 또는 작업 위치에 있을 때만 닫힐 수 있습니다. 회로 차단기가 열린 후에는 손수레의 추진 장치를 작동할 수 없으며 손수레를 이동할 수 없습니다.

링크 접지 장치

케이블 룸에는 별도의 6x50mm2 접지 부스바가 제공됩니다. 이 부스바는 인접한 캐비닛을 통과할 수 있으며 캐비닛과 잘 접촉하여 감전을 방지할 수 있습니다. 인체 임피던스 및 환경 조건은 전원 시스템의 정상적인 작동을 보장하고 낙뢰를 방지합니다. 낙뢰 발생 시 정전기 위험 발생

히터

고온 다습한 기후에서 결로의 위험을 방지하기 위해. 상기 환경에서의 사용과 부식방지를 위하여 차단기실과 전선실에 각각 히터를 설치하여 주십시오. 고전압 배전반에는 온도와 습도를 쉽게 제어할 수 있도록 가열 장치가 있습니다. 개폐기의 온도가 요구값보다 낮고 습도가 요구값보다 높으면 가열 장치가 활성화됩니다.

XGN-12 (2)

XGN-12 (3)

XGN-12

XGN15-12 (2)

XGN15-12

XGN66-12 (2)

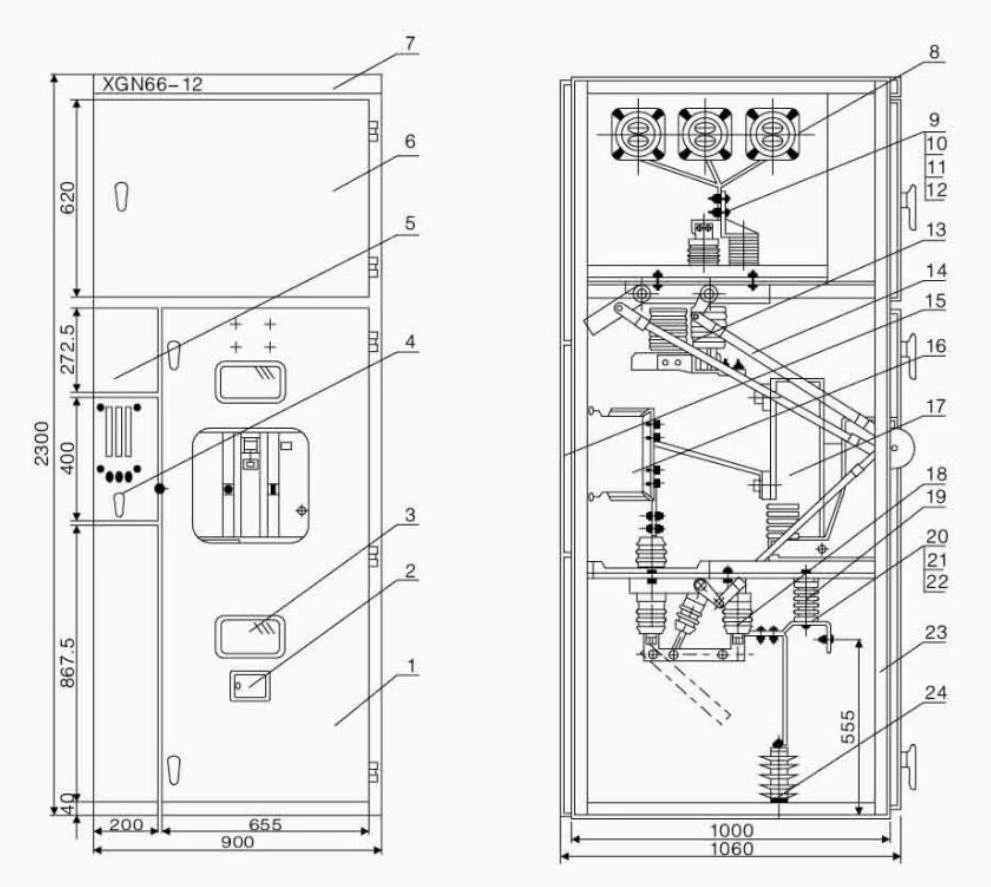

XGN66-12 (13)

개폐 장치의 주요 기술적인 매개변수
프로젝트	단위	기술적인 매개변수
정격 전압	케이 V	3.6 7.2 12
정격 주파수 내전압	케이 V	지면에 교대로: 42 골절: 48
정격 낙뢰 내전압	케이 V	지상으로, 교대로: 75 골절: 85
정격 주파수	Hz	50
정격 전류	A	630 1250
정격단락차단전류(실효값)	카	20 25 31.5
정격 단락 전류(피크 값)	카	50 63 80
정격 동적 정상 전류(피크 값)	카	50 63 80
정격 열안정성 전류 4s(실효값)	카	20 25 31.5
보호 수준		IP2X
치수(너비 * 깊이* 높이)	mm	90010002300
무게	킬로그램	≈60
