금속 클래드 밀폐형 고전압 배전반

KYN{0}}.5 금속 피복 폐쇄형 고전압 개폐기의 정격 전압 및 주파수는 각각 40.5KV, 50(60Hz)입니다. 주로 공장 및 전력 시스템에서 전기 에너지를 수신 및 분배하고 회로를 제어, 보호 및 모니터링하는 데 사용됩니다. 그것의 주요 특징은 그것이 될 수 있다는 것입니다 ...

문의 보내기

설명

KYN{0}}.5 금속 피복 폐쇄형 고전압 개폐기의 정격 전압 및 주파수는 각각 40.5KV, 50(60Hz)입니다. 주로 공장 및 전력 시스템에서 전기 에너지를 수신 및 분배하고 회로를 제어, 보호 및 모니터링하는 데 사용됩니다.

주요 특징은 진공 차단기 또는 SF6 차단기를 장착할 수 있으며 캐비닛은 조립된 구조를 채택하여 제품 품질과 일치 정확도가 향상된다는 것입니다.

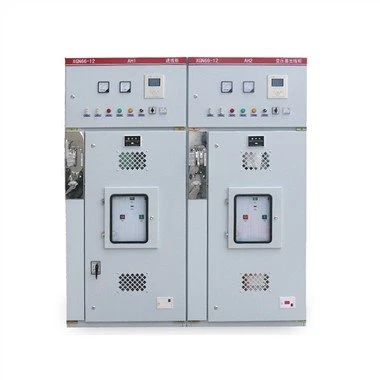

Metal Clad Enclosed High Voltage Switchgear

이 제품은 캐비닛과 손수레의 두 부분으로 나뉩니다. 캐비닛은 구부러진 강판으로 만들어지며 스프레이 후 볼트로 조립됩니다. 기능적 특성에 따라 중계기실, 손수레실, 케이블실, 부스바실 등으로 구분할 수 있으며 각 부분은 접지된 금속 칸막이로 분리되어 있습니다.

캐비닛 쉘의 보호 등급은 IP4X입니다. 손수레의 문이 열려 있고 보호 수준은 IP2X입니다.

아니	안건		단위	데이터
1	정격 전압		케이 V	36/38/40.5
2	정격 전류		A	630, 1250,1600,2000,2500
3	정격 주파수		Hz	50/60
4	정격 단락 차단 전류		카	20, 25,31.5
5	4s 정격 단락 시간 내전류		카	20, 25,31.5
6	정격 단락 전류 생성(피크)		카	50, 63,80
7	정격 피크 내전류(피크)		카	50, 63,80
8	절연 레벨	정격 낙뢰 내전압	케이 V	185(열린 접점 간:215)
		주회로 1분 전원 주파수 내전압	케이 V	95(개방 접점 전체:110)
		보조회로 1분 전원 주파수 내전압	케이 V	2
9	외형 치수 WDH		mm	1200/2600/2400 (모델:C) 1400/2800/2600 (모델: S)
10	보호 등급			IP3X(구획 IP2X)
11	무게		킬로그램	1000-1850
